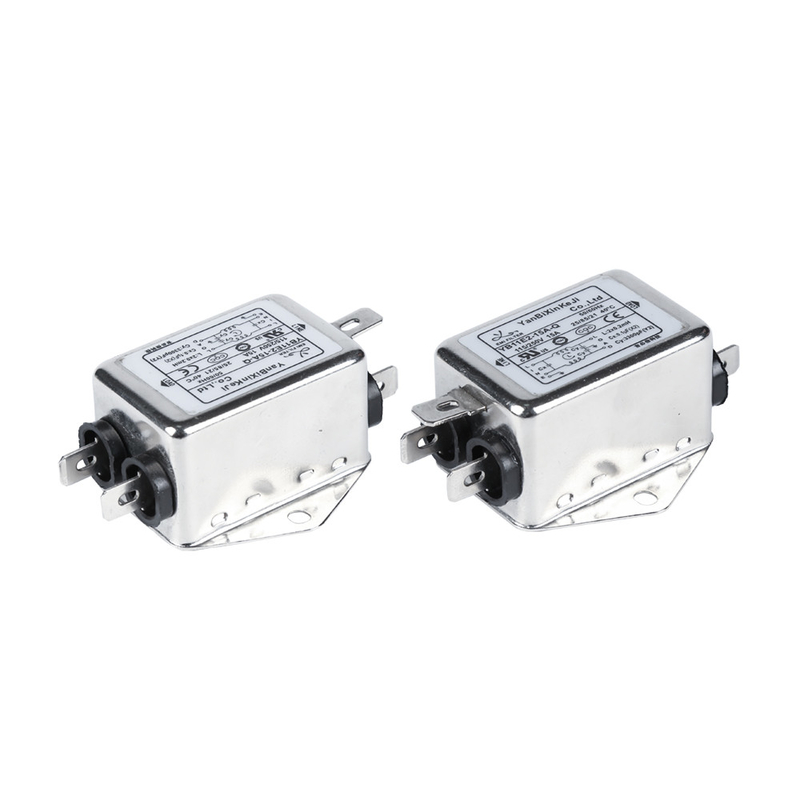

يو بي إس 220 فولت منخفض تمرير EMI تصفية التصنيف الحالي 1-10A أداء مستقر

يو بي إس 220 فولت منخفض تمرير EMI تصفية التصنيف الحالي 1-10A أداء مستقر

مرشح الضوضاء امدادات الطاقة

خط كهرباء مرشح rfi

مكان المنشأ:

الصين

اسم العلامة التجارية:

YBX

إصدار الشهادات:

cUL, TUV, CQC, CE, ROHS

رقم الموديل:

YB11E2-15A-Q

اتصل بنا

اطلب اقتباس
تفاصيل المنتج
غرض:
YB11E1-10A-Q
التصنيف الحالي:
1A-15A
الجهد االكهربى:
125 فولت / 220 فولت تيار متردد
تردد التشغيل:
50/60 هرتز
سطر إلى سطر:
1450 دي في سي
موك:
100 قطعة
شهادة:
ISO9001 CE TUV CQC CUL ROHS
ميناء:
شنتشن
شروط الدفع والشحن
الحد الأدنى لكمية
100PCS
الأسعار
Negotiable
تفاصيل التغليف
56.5 * 28.5 * 22.5CM
وقت التسليم
20-25 يوما
شروط الدفع
T/T، خطاب الاعتماد
القدرة على العرض
10000 قطعة / قطع شهر ac 220 فولت للأغراض العامة تصفية الضوضاء
وصف المنتج

مرشح Emi للأغراض العامة بجهد 220 فولت مع تيار مقدر من 1 إلى 10 أمبير لـ UPS



المواصفات الفنية:



غرض مرشح خط الطاقة
نموذج مرشح خط الطاقة YB-E
وظيفة النقل تمرير منخفض
نوع الحزمة سطح جبل
تردد المركز الاسمي 10 كيلو - 30 ميجا هرتز
فقدان الإدراج 60 ~ 90 ديسيبل
مقاومة المدخلات 50Ω
الفولطية 115 فولت/250 فولت
التصنيف الحالي 1 ~ 15 أ
درجة الحرارة البيئية 40 درجة مئوية
نطاق درجة حرارة 25 / 085 / 21
تردد التشغيل 50/60 هرتز
خط إلى خط 1450 فولت تيار مستمر
الخط إلى الأرض 2250 فولت تيار مستمر
الحد الأقصى للتسرب الحالي 250 فولت تيار متردد/60 هرتز، 0.8 مللي أمبير كحد أقصى
موك 100 قطعة
سعر USD1~5.3/متر
مهلة 5 ~ 20 أيام الأسبوع



سمات:



-- يمكن استخدام الحجم الصغير في حالات مختلفة.



- تتوفر أيضًا مرشحات YB11 كمرشحات ذات مرحلتين (YB35) في بيئة صاخبة.



- هناك مجموعة متنوعة من الأجزاء والمجموعات لتلبية اختبارات EMC للعملاء المختلفة.



- منتجات مخصصة حسب متطلبات العميل.



التطبيقات النموذجية:



- المعدات الكهربائية والإلكترونية



-- معدات طبية



- معدات البيانات



- معدات التشغيل الآلي للمكاتب



قاعدة الترشيح:



يب 11 إي 1 - 10 أ - س ( ر 5 )

¦ ¦ ¦ ¦ ¦ ¦

حالة الدائرة الاتصال الحالي اختياري



يجدول:



نموذج رقم: التصنيف الحالي
@40 درجة مئوية

خيارات المحطة*

المقاوم النازف (اختياري) تسرب الحالي 250 فولت/50 هرتز التخطيطي الكهربائية

الجهد المقدر (الخامس) تردد التشغيل (هرتز)


YB11E1-1A 1 أ س - دبليو -















<0.8 مللي أمبير

رسم بياني 1















115/250 فولت















50/60 هرتز

YB11E1-2A 2 أ س - دبليو - رسم بياني 1
YB11E1-3A 3 أ س - دبليو - رسم بياني 1
YB11E1-4A 4 ا س - دبليو - رسم بياني 1
YB11E1-6A 6 أ س - دبليو - رسم بياني 1
YB11E1-8A 8 أ س - دبليو - رسم بياني 1
YB11E1-10A 10 أ س - دبليو - رسم بياني 1
YB11E2-1A 1 أ س - دبليو - رسم بياني 1
YB11E2-2A 2 أ س - دبليو - رسم بياني 1
YB11E2-3A 3 أ س - دبليو - رسم بياني 1
YB11E2-4A 4 ا س - دبليو - رسم بياني 1
YB11E2-6A 6 أ س - دبليو - رسم بياني 1
YB11E2-8A 8 أ س - دبليو - رسم بياني 1
YB11E2-10A 10 أ س - دبليو - رسم بياني 1
YB11E3-1A 1 أ س - دبليو - رسم بياني 1
YB11E3-2A 2 أ س - دبليو - رسم بياني 1
YB11E3-3A 3 أ س - دبليو - رسم بياني 1
YB11E3-4A 4 ا س - دبليو - رسم بياني 1
YB11E3-6A 6 أ س - دبليو - رسم بياني 1
YB11E3-8A 8 أ س - دبليو - رسم بياني 1
YB11E3-10A 10 أ س - دبليو - رسم بياني 1





التخطيطي الكهربائية:






البعد الميكانيكي (الوحدة: مم)



يو بي إس 220 فولت منخفض تمرير EMI تصفية التصنيف الحالي 1-10A أداء مستقر 1

قضية أ ب ج د ه F ز ح أنا ج ك
ه1 24 44 19 54.5 64.5 23 9.5 4.5     6.3*0.8
ه2 44 29 22 40 50 15 8 4.5 3.5   UL1015
ه3 32 46 22.5 54 62 24 12.5 4.5     6.3*0.8
التسامح ±1 ±1 ±1 ±0.15 ±1 ±0.5 ±0.5 ±0.15 ±0.15   ±0.15



جدول خسارة الإدخال (في نظام 50 أوم طبقاً للرقم 17 من IEC/CISPR)

          الوضع المشترك -------- الوضع التفاضلي

1أ 3أ

يو بي إس 220 فولت منخفض تمرير EMI تصفية التصنيف الحالي 1-10A أداء مستقر 2       يو بي إس 220 فولت منخفض تمرير EMI تصفية التصنيف الحالي 1-10A أداء مستقر 3



6 أ 8 أ

يو بي إس 220 فولت منخفض تمرير EMI تصفية التصنيف الحالي 1-10A أداء مستقر 4        يو بي إس 220 فولت منخفض تمرير EMI تصفية التصنيف الحالي 1-10A أداء مستقر 5



10 أ

يو بي إس 220 فولت منخفض تمرير EMI تصفية التصنيف الحالي 1-10A أداء مستقر 6
