التجاري 3 المرحلة Emi 3 خط العاكس الضوضاء تصفية 380V 440VAC 3A
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| بند | مرشح المحول | تيار | 1A-600A |
|---|---|---|---|
| الفولطية | 380 فولت / 440 فولت تيار متردد | درجة الحرارة البيئية | 40 درجة مئوية |
| تردد التشغيل | 50/60 هرتز | خط لخط | 1450 دي في سي |
| موك | 5 قطع | شهادة | ISO9001 CE ENEC CQC CUL ROHS |
| تسليط الضوء | مرشح السلطة العاكس الضوضاء,مرشح rfi العاكس |
||
منتوج وصف

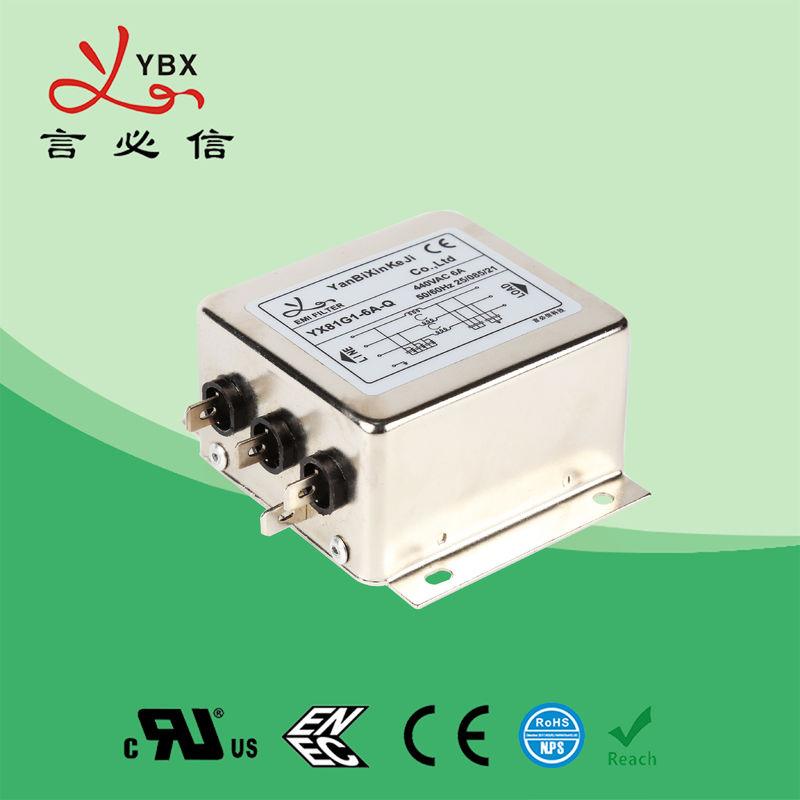

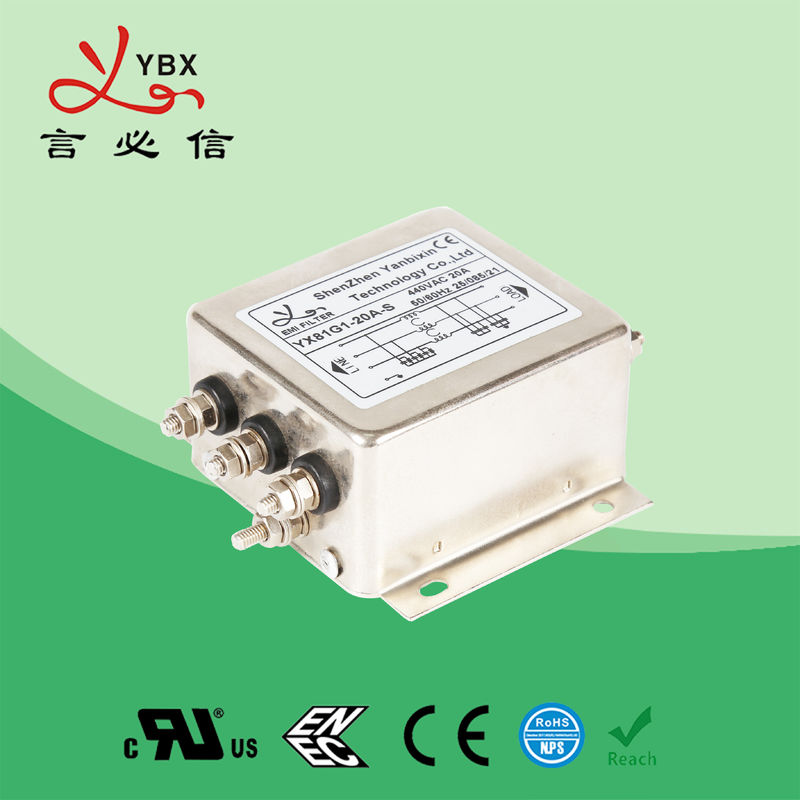

380V ، 440VAC 3A 3 Phase 3 Line Inverter Emi Filter for Converter
المواصفات الفنية:
| بند | تصفية صناعة الطاقة للمحول |
| نموذج | صناعة تصفية السلطة سلسلة YB-G |
| دالة التحويل | تمرير منخفض |
| نوع الحزمة | سطح جبل |
| تردد المركز الاسمي | 10 كيلو - 30 ميجا هرتز |
| فقدان الإدراج | 60 ~ 90 ديسيبل |
| مقاومة المدخلات | 50Ω |
| الفولطية | 380 فولت / 440 فولت |
| التصنيف الحالي | 1 ~ 600 أمبير |
| درجة الحرارة البيئية | 40 درجة مئوية |
| نطاق درجة حرارة | 25/085/21 |
| تردد التشغيل | 50/60 هرتز |
| خط لخط | 1450 فولت تيار مستمر |
| خط على الأرض | 2250 فولت تيار مستمر |
| الحد الأقصى لتيار التسرب | 250VAC / 60 هرتز 0.8 مللي أمبير كحد أقصى |
| موك | 5 قطع |
| السعر | USD4.8 ~ 88.8 / متر |
| المهلة | 5 ~ 15 أيام الأسبوع |
الميزات:
-مع تصميم الترشيح ثلاثي المراحل ، يمكن أن تضمن المواد الخاصة خصائص المعاوقة العالية في نطاق التردد الواسع
- ضمان التشغيل السلس للأجهزة الإلكترونية الأخرى في المنطقة المجاورة ، وحل مشاكل تداخل العاكس
- تم تطبيق أطراف قضيب النحاس للإصدارات التي تزيد عن 250 أمبير لمواكبة المعايير الدولية ، والاتصال السهل والآمن
- منتجات مخصصة حسب متطلبات الزبون
التطبيقات النموذجية:
- مناسب لمعظم ماركات العاكسون
-- أجهزة السيارات
- تحديد dv / dt
- المعدات الإلكترونية الصناعية باستخدام مبدأ تحويل التردد
- أتمتة المكاتب ومعدات البيانات
حكم الترشيح:
YX 84 G1 - 3A - Q L
¦ ¦ ¦ ¦
اتصال حالة الدائرة الحالية
جدولة:
| نموذج رقم: | التصنيف الحالي @ 40 درجة مئوية |
خيارات المحطة الطرفية * |
التسرب الحالي 440 فولت / 50 هرتز | التخطيطي الكهربائية |
الفولطية (V) | تردد التشغيل (هرتز) | ||||||||||||||||||||||||||||||
| YX84G1-3A-XL | 3 أ | - | س | ت |
<5.0 مللي أمبير |
رسم بياني 1 |
250/440 فولت |
50/60 هرتز |
||||||||||||||||||||||||||||
| YX84G2-6A-XL | 6 أ | - | س | ت | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YX84G2-10A-XL | 10 أ | - | س | ت | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YX84G2-15A-XL | 15 أ | - | س | ت | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YX84G3-20A-XL | 20 / أ | - | س | ت | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YX84G3-25A-XL | 25 / أ | - | س | ت | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YX84G3-30A-XL | 30 أ | - | س | ت | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YX84G5-30A-XL | 30 أ | - | س | ت | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YX84G5-40A-XL | 40 أ | - | س | ت | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YX84G5-50A-XL | 50 أ | - | س | ت | رسم بياني 1 | |||||||||||||||||||||||||||||||
| (يإكس 84 غ4-50ا-إكس إل) | 50 أ | - | س | ت |
<7.0 مللي أمبير |
رسم بياني 1 | ||||||||||||||||||||||||||||||
| (إكس 84 غ4-60ا-إكس إل) | 60 أ | - | س | ت | رسم بياني 1 | |||||||||||||||||||||||||||||||
| (يإكس 84 غ4-80ا-إكس إل) | 80 أ | - | س | ت | رسم بياني 1 | |||||||||||||||||||||||||||||||
| (يإكس 84 غ6-100ا-إكس إل) | 100 أ | - | س | ت |
<10.0 مللي أمبير |
رسم بياني 1 | ||||||||||||||||||||||||||||||
| (يإكس 84 غ6-120ا-إكس إل) | 120 / أ | - | س | ت | رسم بياني 1 | |||||||||||||||||||||||||||||||
| (يإكس 84 غ6-150ا-إكس إل) | 150 أ | - | س | ت | رسم بياني 1 | |||||||||||||||||||||||||||||||
| (يإكس 84 غ6-180ا-إكس إل) | 180 أ | - | س | ت | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YX84G6-200A-XL | 200 أ | - | س | ت | رسم بياني 1 | |||||||||||||||||||||||||||||||
| (يإكس 84 غ8-300ا-إكس إل) | 300 أمبير | ب | - | - |
<20.0 مللي أمبير |
رسم بياني 1 | ||||||||||||||||||||||||||||||
| YX84G8-400A-XL | 400 أ | ب | - | - | رسم بياني 1 | |||||||||||||||||||||||||||||||
| (إكس 84 غ8-630ا-إكس) | 630 أ | ب | - | - | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YX84G9-800A-XL | 800 أ | ب | - | - | رسم بياني 1 | |||||||||||||||||||||||||||||||
| (يإكس 83 غ 9-1000ا-إكس إل) | 1000 أ | ب | - | - | رسم بياني 1 | |||||||||||||||||||||||||||||||
| (يإكس 83 غ 9-1200ا-إكس إل) | 1200 أ | ب | - | - | رسم بياني 1 | |||||||||||||||||||||||||||||||
* ب: قضيب نحاسي S: العروة المسمار T: كتلة طرفية
التخطيطي الكهربائية:
البعد الميكانيكي (الوحدة: مم)
| قضية | أ | ب | ج | د | هـ | F | ز | ح | أنا | ي | ك | لام | م | ||||||||||||||||||||||||||||||
| G1 | 72 | 65 | 39 | 75 | 85 | 35 | 22 | 45 | م 4 | م 4 / م 6 | |||||||||||||||||||||||||||||||||
| ج 2 | 98 | 80 | 40 | 95 | 105 | 50 | 20 | 4.5 * 6.5 | 50 | م 4 | م 4 / م 6 | ||||||||||||||||||||||||||||||||
| ج 3 | 120 | 100 | 50 | 115 | 130 | 50 | 28 | 4 * 6 | 60 | م 4 | م 4 / م 6 | ||||||||||||||||||||||||||||||||
| G4 | 200 | 127 | 80 | 150 | 170 | 62 | 49.5 | 6 * 9 | 117 | M6 / M8 | M8 / M10 | ||||||||||||||||||||||||||||||||
| G5 | 150 | 105 | 60 | 120 | 135 | 55 | 35 | 4 * 6 | 90 | م 6 | م 8 | ||||||||||||||||||||||||||||||||
| ج 6 | 260 | 170 | 100 | 196 | 220 | 85 | 65 | 8 * 12 | 172 | م 8 | م 10 | ||||||||||||||||||||||||||||||||
| مجموعة الثماني | 290 | 170 | 155 | 195 | 220 | 100 | 75 | 12 | 228 | م 8 | 20 | 8 | 380 | ||||||||||||||||||||||||||||||
| ج 9 | 350 | 205 | 162 | 230 | 255 | 124 | 67 | 12 | 290 | م 8 | 30 | 8 | 448 | ||||||||||||||||||||||||||||||
| التسامح | ± 1 | ± 1 | ± 1 | ± 0.15 | ± 1 | ± 0.5 | ± 0.5 | ± 0.15 | ± 0.15 | ± 0.15 | ± 0.15 | ± 2 | |||||||||||||||||||||||||||||||
جدول فقدان الإدراج (في نظام 50ohm وفقًا لـ IEC / CISPR No.17)
الوضع المشترك -------- النمط التفاضلي
6 أ / 10 أ 20 أ
30 أ 50 أ
80A 100A
200 أ
