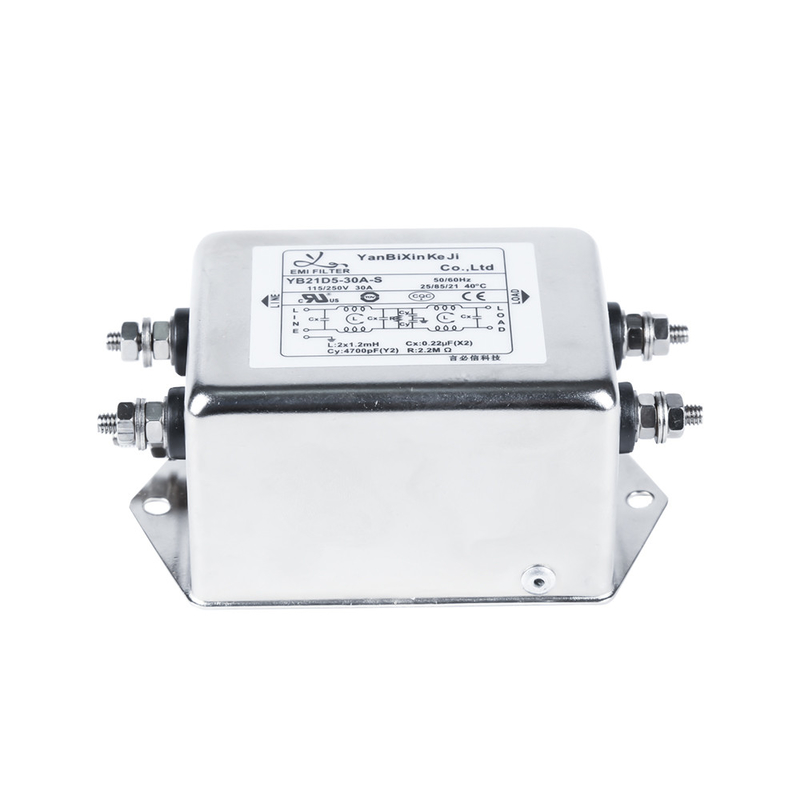

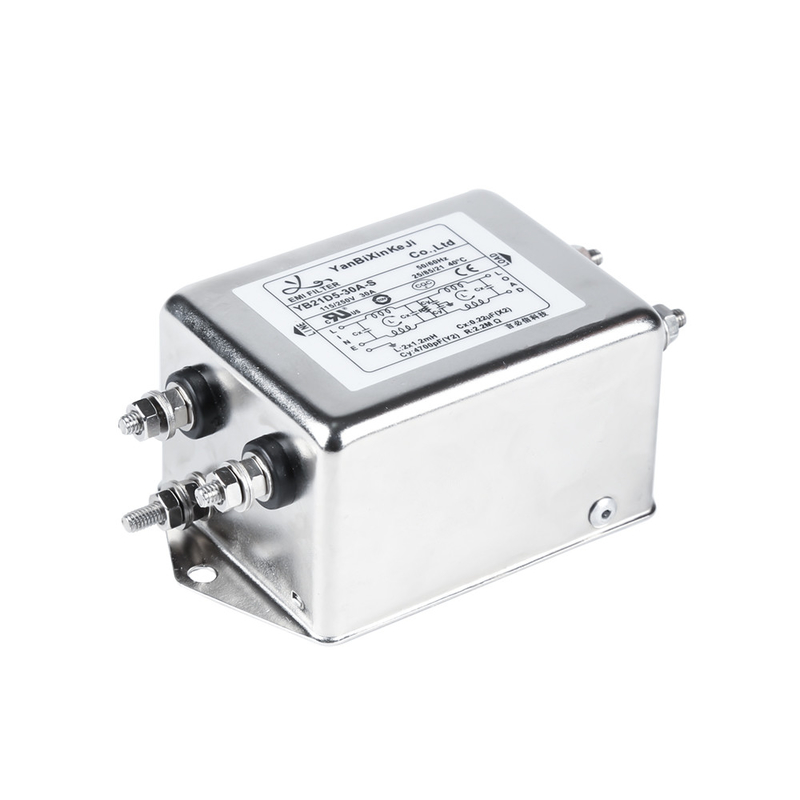

30A الكهربائية منخفضة تمرير مرشح EMI / مرحلة واحدة العاكس EMI تصفية

30A الكهربائية منخفضة تمرير مرشح EMI / مرحلة واحدة العاكس EMI تصفية

Electrical 30A Low Pass EMI Filter / Single Phase Inverter EMI Filter

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: YBX
إصدار الشهادات: cUL, TUV, CQC, CE, ROHS
رقم الموديل: YB12D5-30A-S

شروط الدفع والشحن:

الحد الأدنى لكمية: 100PCS
الأسعار: Negotiable
تفاصيل التغليف: 56.5 * 28.5 * 22.5CM
وقت التسليم: 20-25 يوما
شروط الدفع: T/T، خطاب الاعتماد
القدرة على العرض: 10000 قطعة / قطع شهر ac 220 فولت للأغراض العامة تصفية الضوضاء
ﺎﺘﺼﻟ ﺍﻶﻧ
مفصلة وصف المنتج
بند: YB12D5-30A-S التصنيف الحالي: 1A-50A
الجهد االكهربى: 125 فولت / 250 فولت تيار متردد تكرر: 50 ، 60 هرتز
العلامة التجارية: YBX موك: 50 جهاز كمبيوتر شخصى
شهادة: طريق مسدود TUV CQC CE ROHS ISO9001 ميناء: شنتشن
تسليط الضوء:

power supply noise filter

,

power line rfi filter



YB12D5 30A 120، 250VAC EMC RFI مرشح الترددات المنخفضة للطاقة EMI لمحول أحادي الطور



المواصفات الفنية:



بند مرشح خط الكهرباء
نموذج مرشح خط الكهرباء YB-D5
دالة التحويل تمرير منخفض
نوع الحزمة سطح جبل
تردد المركز الاسمي 10 كيلو - 30 ميجا هرتز
فقدان الإدراج 60 ~ 90 ديسيبل
مقاومة المدخلات 50Ω
الفولطية 115 فولت / 250 فولت
التصنيف الحالي 1 ~ 10 أ
درجة الحرارة البيئية 40 درجة مئوية
نطاق درجة حرارة 25/085/21
تردد التشغيل 50/60 هرتز
خط لخط 1450 فولت تيار مستمر
خط على الأرض 2250 فولت تيار مستمر
الحد الأقصى لتيار التسرب 250VAC / 60 هرتز 0.8 مللي أمبير كحد أقصى
موك 100 قطعة
السعر USD1 ~ 8.8 / متر
المهلة 5 ~ 20 أيام الأسبوع



الميزات:



- خيارات طرفية مختلفة: faston / screw / wire



- يضمن التيار المنخفض التسرب والمكونات عالية الجودة سلامة وموثوقية المرشحات



- تيارات مصنفة من 1 إلى 50A



- أداء تصفية الأغراض العامة



التطبيقات النموذجية:



- المعدات الكهربائية والإلكترونية



-- معدات طبية



- معدات Datacom



- معدات التشغيل الآلي للمكاتب



حكم الترشيح:



YB 12 D1 - 10A - Q (R 5)

¦ ¦ ¦ ¦ ¦ ¦

اتصال الدائرة الحالية حالة اختياري



جدولة:

نموذج رقم: التصنيف الحالي
@ 40 درجة مئوية

خيارات المحطة الطرفية *

المقاوم النازف (اختياري) تسرب تيار 250V / 50Hz

التخطيطي الكهربائية

الفولطية (V) تردد التشغيل (هرتز)


YB12E3-1A 1 أ س - دبليو -





























<0.8 مللي أمبير

رسم بياني 1





























115/250 فولت





























50/60 هرتز

YB12E3-3A 3 أ س - دبليو - رسم بياني 1
YB12E3-6A 6 أ س - دبليو - رسم بياني 1
YB12E4-1A 1 أ س س دبليو - رسم بياني 1
YB12E4-3A 3 أ س س دبليو - رسم بياني 1
YB12E4-6A 6 أ س س دبليو - رسم بياني 1
YB12E4-8A 8 أ س س دبليو - رسم بياني 1
YB12E4-10A 10 أ س س دبليو - رسم بياني 1
YB12E4-15A 15 أ س س - - رسم بياني 1
YB12E4-20A 20 / أ س س - - رسم بياني 1
YB12D1-1A 1 أ س - دبليو - رسم بياني 1
YB12D1-3A 3 أ س - دبليو - رسم بياني 1
YB12D1-6A 6 أ س - دبليو - رسم بياني 1
YB12D2-6A 6 أ س س دبليو - رسم بياني 1
YB12D2-8A 8 أ س س دبليو - رسم بياني 1
YB12D2-10A 10 أ س س دبليو - رسم بياني 1
YB12D2-15A 15 أ س س - - رسم بياني 1
YB12D2-20A 20 / أ س س - - رسم بياني 1
YB12D3-10A 10 أ س س دبليو - رسم بياني 1
YB12D3-15A 15 أ س س - - رسم بياني 1
YB12D3-20A 20 / أ س س - - رسم بياني 1
YB12D4-30A 30 أ - س - - رسم بياني 1
YB12D5-30A 30 أ - س - - رسم بياني 1
YB12F1-30A 30 أ - س - - رسم بياني 1
YB12F1-40A 40 أ - س - - رسم بياني 1
YB12F2-30A 30 أ - س - - رسم بياني 1
YB12F2-40A 40 أ - س - - رسم بياني 1
YB12F3-40A 40 أ - س - - رسم بياني 1
YB12F3-50A 50 أ - س - - رسم بياني 1
YB12F4-50A 50 أ - س - - رسم بياني 1



النوع الطبي جدولة:

نموذج رقم: التصنيف الحالي
@ 40 درجة مئوية

خيارات المحطة المقاوم النازف (اختياري) معدات طبية تسرب تيار 250V / 50Hz التخطيطي الكهربائية الفولطية (V) تردد التشغيل (هرتز)


(يب 12E3-1 ا-س) (5) 1 أ س - دبليو 1 5

























<5μA

الصورة 2

























115/250 فولت

























50/60 هرتز

YB12E3-3A-X (5) 3 أ س - دبليو 1 5 الصورة 2
YB12E3-6A-X (5) 6 أ س - دبليو 1 5 الصورة 2
(يب 12E4-1ا-اكس) (5) 1 أ س س دبليو 1 5 الصورة 2
YB12E4-3A-X (5) 3 أ س س دبليو 1 5 الصورة 2
YB12E4-6A-X (5) 6 أ س س دبليو 1 5 الصورة 2
YB12E4-8A-X (5) 8 أ س س دبليو 1 5 الصورة 2
YB12E4-10A-X (5) 10 أ س س دبليو 1 5 الصورة 2
YB12E4-15A-X (5) 15 أ س س - 1 5 الصورة 2
YB12E4-20A-X (5) 20 / أ س س - 1 5 الصورة 2
(يب 12 د 1-1 ا-س) (5) 1 أ س - دبليو 1 5 الصورة 2
(يب 12 د 1-3 ا-س) (5) 3 أ س - دبليو 1 5 الصورة 2
(يب 12 د 1-6 ا-إكس) (5) 6 أ س - دبليو 1 5 الصورة 2
YB12D2-6A-X (5) 6 أ س س دبليو 1 5 الصورة 2
YB12D2-8A-X (5) 8 أ س س دبليو 1 5 الصورة 2
(يب 12 د 2-10 ا-س) (5) 10 أ س س دبليو 1 5 الصورة 2
(يب 12 د2-15أ-إكس) (5) 15 أ س س - 1 5 الصورة 2
YB12D2-20A-X (5) 20 / أ س س - 1 5 الصورة 2
(يب 12 د 3-10 ا-إكس) (5) 10 أ س س دبليو 1 5 الصورة 2
(يب 12 د3-15ا-إكس) (5) 15 أ س س - 1 5 الصورة 2
(يب 12 د3-20أ-إكس) (5) 20 / أ س س - 1 5 الصورة 2

30A الكهربائية منخفضة تمرير مرشح EMI / مرحلة واحدة العاكس EMI تصفية* س: Fast-on 6.35x0.8mm 30A الكهربائية منخفضة تمرير مرشح EMI / مرحلة واحدة العاكس EMI تصفيةS: العروة المسمار 30A الكهربائية منخفضة تمرير مرشح EMI / مرحلة واحدة العاكس EMI تصفيةW: UL1015 18awg

التخطيطي الكهربائية:



30A الكهربائية منخفضة تمرير مرشح EMI / مرحلة واحدة العاكس EMI تصفية

رسم بياني 1



30A الكهربائية منخفضة تمرير مرشح EMI / مرحلة واحدة العاكس EMI تصفية

الصورة 2



البعد الميكانيكي (الوحدة: مم)



30A الكهربائية منخفضة تمرير مرشح EMI / مرحلة واحدة العاكس EMI تصفية




قضية E3 E4 د 1 د 2 د 3 د 4 د 5 F1 F2 F3 F4 التسامح
أ 32 44.5 51 51 63 63 73 72 98 120 150 ± 1
ب 46 50.5 33 51 51 51 56 65 80 100 105 ± 1
ج 22.5 30 29 21 29 38 44.5 39 41 50 60 ± 1
د 54 61.5 60 63 75 75 87 75 95 115 120 ± 0.15
هـ 62 70.5 68 72 85 85 98 45 50 80 90 ± 1
F 24 28 20 27 25 27 30 35 50 60 60 ± 0.5
ز 12.5 10.5 10 10 10 15.5 16 22 24 26 35 ± 0.5
ح 4.5 6 4.5 4.5 5 4.5 4.5 4.2 4.2 4 * 6 4 * 6 ± 0.15
أنا   4.5           4.2 * 6.2 4.2 * 6.2 4 * 6 4 * 6 ± 0.15
ي               م 4 / م 6 م 4 / م 6 م 4 / م 6 م 4 / م 6
ك 6.3 * 0.8 6.3 * 0.8 ماي 1015 6.3 * 0.8 6.3 * 0.8 6.3 * 0.8 6.3 * 0.8 م 4 م 4 م 4 م 4 ± 0.15
لام               35 50 60 60 ± 2



جدول فقدان الإدراج (في نظام 50ohm وفقًا للمواصفة IEC / CISPR No.17)

           الوضع المشترك -------- الوضع التفاضلي

1 أ 3 أ

    30A الكهربائية منخفضة تمرير مرشح EMI / مرحلة واحدة العاكس EMI تصفية                       30A الكهربائية منخفضة تمرير مرشح EMI / مرحلة واحدة العاكس EMI تصفية



6 أ 8 أ

    30A الكهربائية منخفضة تمرير مرشح EMI / مرحلة واحدة العاكس EMI تصفية                       30A الكهربائية منخفضة تمرير مرشح EMI / مرحلة واحدة العاكس EMI تصفية



10 أ 20 أ

   30A الكهربائية منخفضة تمرير مرشح EMI / مرحلة واحدة العاكس EMI تصفية                          30A الكهربائية منخفضة تمرير مرشح EMI / مرحلة واحدة العاكس EMI تصفية



30 أ

   30A الكهربائية منخفضة تمرير مرشح EMI / مرحلة واحدة العاكس EMI تصفية
