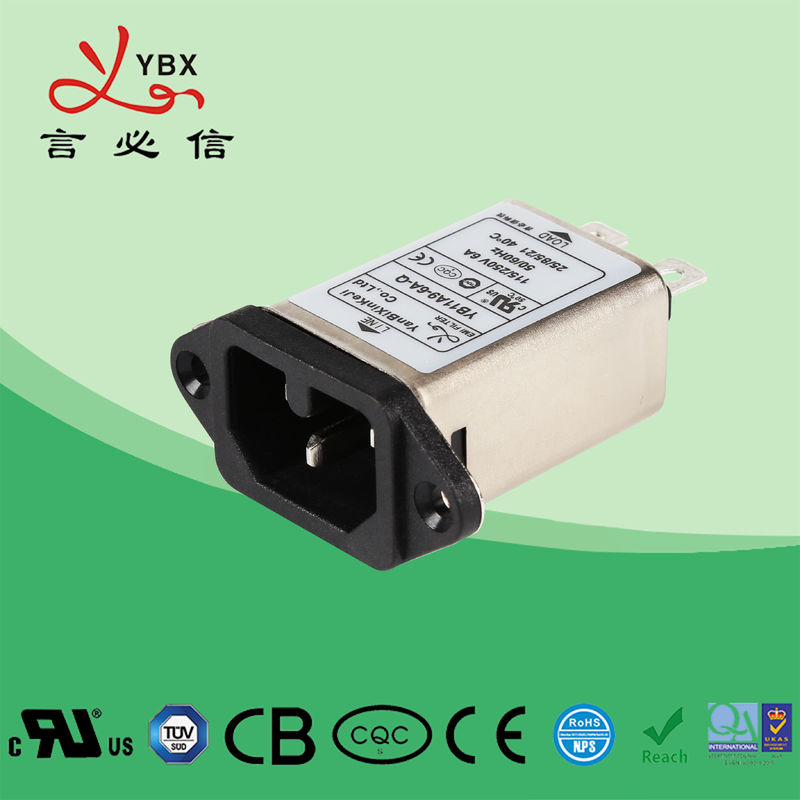

Yanbixin الإلكترونية 10A مضمنة EMI مرشح / غسالة EMI AC RFI تصفية
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| بند | YB11A9-10A-Q | التصنيف الحالي | 1 أ -10 أ |
|---|---|---|---|
| الفولطية | 115 فولت | تردد التشغيل | 50/60 هرتز |
| خط لخط | 1450 دي في سي | ميناء | شنتشن |
| تسليط الضوء | مرشح دخول السلطة,مرشح emi emc |
||
منتوج وصف
الغسالة الإلكترونية 10A المضمنة EMI YB11A9 غسالة تستخدم مرشحات Emi AC RFI
المواصفات الفنية:
| بند | تصفية IEC |
| نموذج | مرشح IEC YB-A |
| دالة التحويل | تمرير منخفض |
| نوع الحزمة | سطح جبل |
| تردد المركز الاسمي | 10 كيلو - 30 ميجا هرتز |
| فقدان الإدراج | 60 ~ 90 ديسيبل |
| مقاومة المدخلات | 50Ω |
| الفولطية | 115 فولت / 250 فولت |
| التصنيف الحالي | 1 ~ 10 أ |
| درجة الحرارة البيئية | 40 درجة مئوية |
| نطاق درجة حرارة | 25/085/21 |
| تردد التشغيل | 50/60 هرتز |
| خط لخط | 1450 فولت تيار مستمر |
| خط على الأرض | 2250 فولت تيار مستمر |
| الحد الأقصى لتيار التسرب | 250VAC / 60 هرتز 0.8 مللي أمبير كحد أقصى |
| موك | 100 قطعة |
| السعر | USD1 ~ 5.8 / متر |
| المهلة | 5 ~ 15 أيام الأسبوع |
الميزات:
1. فلاتر عالية الأداء وطاقة توهين عالية مع مقبس IEC 320
2. تتوافق أنواع (R5) مع متطلبات المواصفة القياسية IEC / EN60601-1 من أجل تخليص السلامة ، تيار التسرب واختبار hipot
3. هناك مجموعة متنوعة من الأجزاء والمجموعات لتلبية اختبارات EMC المختلفة للعملاء
4. منتجات مخصصة وفقا لمتطلبات العملاء
التطبيقات النموذجية:
- المصممة خصيصا للتلفزيون LCD و PDP والتطبيقات الطبية والأجهزة الكهربائية العامة
-- معدات طبية
- معدات الاختبار والقياس
- الآلات الصغيرة والمتوسطة والمعدات المنزلية
حكم الترشيح:
YB 11 A7 - 10 أمبير - Q (R 5 G)
¦ ¦ ¦ ¦ ¦ ¦ ¦
اتصال الدائرة الحالية حالة اختياري
جدولة:
| نموذج رقم: | التصنيف الحالي @ 40 درجة مئوية |
خيارات المحطة الطرفية * |
المقاوم النازف (اختياري) |
ز |
تسرب تيار 250V / 50Hz | التخطيطي الكهربائية | الفولطية (V) | تردد التشغيل (هرتز) | |||||||||||||||||||||||||||||||||||||
| YB11A9-1A | 1 أ | س | س | دبليو | - | - |
<0.8 مللي أمبير |
رسم بياني 1 |
115/250 فولت |
50/60 هرتز |
|||||||||||||||||||||||||||||||||||
| YB11A9-2A | 2 أ | س | س | دبليو | - | - | رسم بياني 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A9-3A | 3 أ | س | س | دبليو | - | - | رسم بياني 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A9-4A | 4 ا | س | س | دبليو | - | - | رسم بياني 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A9-6A | 6 أ | س | س | دبليو | - | - | رسم بياني 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A9-8A | 8 أ | س | س | دبليو | - | - | رسم بياني 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A9-10A | 10 أ | س | س | دبليو | - | - | رسم بياني 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A9-15A | 15 أ | س | س | دبليو | - | - | رسم بياني 1 | ||||||||||||||||||||||||||||||||||||||
الجداول الطبية:
| نموذج رقم: | التصنيف الحالي @ 40 درجة مئوية |
خيارات المحطة |
المقاوم النازف (اختياري) |
معدات طبية 5 |
ز |
تسرب تيار 250V / 50Hz | التخطيطي الكهربائية | الفولطية (V) | تردد التشغيل (هرتز) | |||||||||||||||||||||||||||||||||||||||
| YB11A9-1A-x (R5) | 1 أ | س | س | دبليو | 1 | 5 | - |
<5μA |
الصورة 2 |
115/250 فولت |
50/60 هرتز |
|||||||||||||||||||||||||||||||||||||
| YB11A9-2A-x (R5) | 2 أ | س | س | دبليو | 1 | 5 | - | الصورة 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A9-3A-x (R5) | 3 أ | س | س | دبليو | 1 | 5 | - | الصورة 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A9-4A-x (R5) | 4 ا | س | س | دبليو | 1 | 5 | - | الصورة 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A9-6A-x (R5) | 6 أ | س | س | دبليو | 1 | 5 | - | الصورة 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A9-8A-x (R5) | 8 أ | س | س | دبليو | 1 | 5 | - | الصورة 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A9-10A-x (R5) | 10 أ | س | س | دبليو | 1 | 5 | - | الصورة 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A9-15A-X (R5) | 15 أ | س | س | دبليو | 1 | 5 | - | الصورة 2 | ||||||||||||||||||||||||||||||||||||||||
* س: Fast-on 6.35x0.8mmS: اللحيم 4.0x0.8mm W: UL1015 18awg
التخطيطي الكهربائية:
رسم بياني 1
الصورة 2
البعد الميكانيكي (الوحدة: مم)
| قضية | أ | ب | ج | د | هـ | F | ز | ح | أنا | ي | ك | لام | م | ن | ||||||||||||||||||||
| أ 9 | 58 | 28.5 | 21 | 50 | 40 | 22.4 | 12.7 | 11.8 | 13.5 | 3.2 | 6.35 * 0.8 | |||||||||||||||||||||||
| التسامح | ± 1 | ± 1 | ± 1 | ± 1 | ± 0.15 | ± 1 | ± 0.5 | ± 0.5 | ± 0.5 | ± 1 | ± 0.15 | ± 1 | ± 1 | ± 0.5 | ||||||||||||||||||||
جدول فقدان الإدراج (في نظام 50ohm وفقًا للمواصفة IEC / CISPR No.17)
الوضع المشترك -------- الوضع التفاضلي
1 أ 3 أ
6 أ 8 أ
10 أ 15 أ
