مكان المنشأ:
الصين
اسم العلامة التجارية:
YBX
إصدار الشهادات:
cUL, TUV, CQC, CE, ROHS
رقم الموديل:
YB21F4-100A-S
اتصل بنا
مرشح خط التيار الكهربائي ذو المرحلة المزدوجة 100A مرشح خط التيار العالي شهادة CE
خصائص مرشح إيمي من مرحلتين:
-- مصممة لتحسين تصفية
-- خيارات مختلفة للمحطة: faston/screw/terminal
-- التيار الاسمي من 1 إلى 100A
-- التخفيف الممتاز للتفاضل والوضع المشترك
-- منتجات مخصصة وفقا لمتطلبات العملاء.
التطبيقات النموذجية:
-- معدات كهربائية وإلكترونية
-- المعدات الطبية
-- معدات الاتصالات
-- معدات الأتمتة المكتبية
مواصفات المرشح:
| البند | مرشح خط الطاقة ذو مرحلتين |
| النموذج | YB21F4-100A-S |
| وظيفة النقل | ممر منخفض |
| نوع الحزمة | جبل السطح |
| تردد المركز الاسمي | 150KHZ-30MHZ |
| خسارة الإدراج | 60 إلى 90 ديسيبل |
| عائق المدخل | 50Ω |
| الجهد القياسي | 115 فولت/250 فولت |
| التيار المسموح به | 1 ~ 100A |
| درجة حرارة البيئة | 40 درجة مئوية |
| نطاق الحرارة | 25 / 085 / 21 |
| تردد العمل | 50/60 هرتز |
| خط إلى خط | 1450VDC |
| الخط إلى الأرض | 2250VDC |
| الحد الأقصى لتيار التسرب | 250VAC/60HZ 0.8mA ماكس |
| الـ MOQ | 100 قطعة |
| الجزء رقم | القضية | التيارات المسموح بها (أ) | اتصالات الخروج |
| YB21F4-10A | F4 | 10 | محطة سريعة |
| YB21F4-30A | F4 | 30 | |
| YB11F4-50A | F4 | 50 | أسلاك |
| YB11F4-60A | F4 | 60 | |
| YB11F4-80A | F4 | 80 | المسمار M4 |
| YB11F4-100A | F4 | 100 |
* س: سريع على 6.35x0.8mmS: عجلة المسمارW: UL1015 18awg
قاعدة تسمية:
| YB | 21 | F4 | - | 100A | - | S |
| | | | | | ||
| مرحلة واحدة | الدوائر | البعد | التيار الحالي | اتصال الخروج | ||
| 2121 دائرة | F4 | 30A :30 آمبر | Q:ضربة سريعة 250 | |||
| 50A: 50 آمبر | S:M4 المسمار | |||||
| 100A: 100 آمبر | T:المحطة |

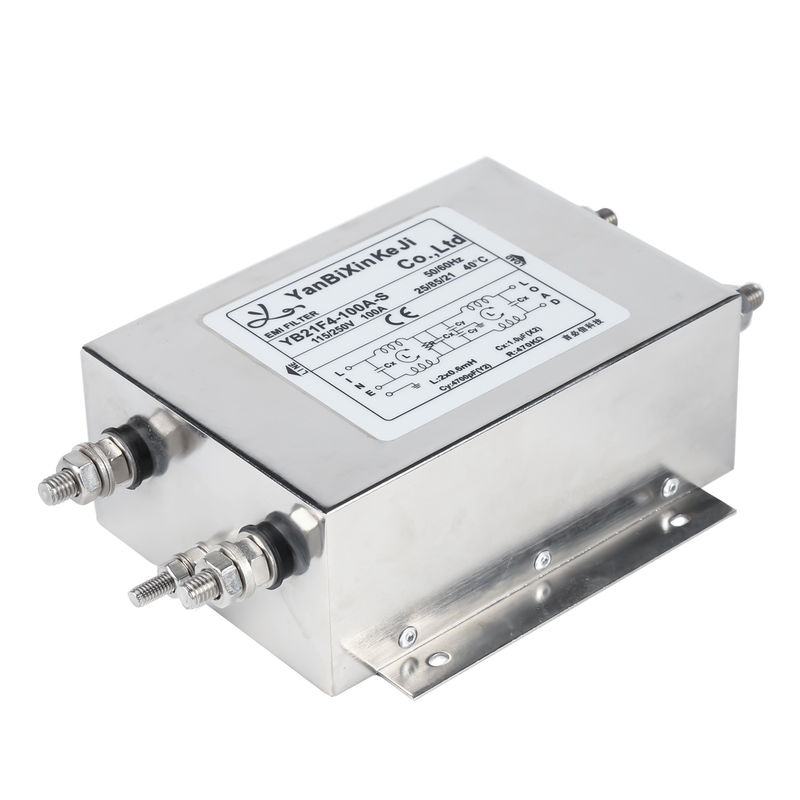

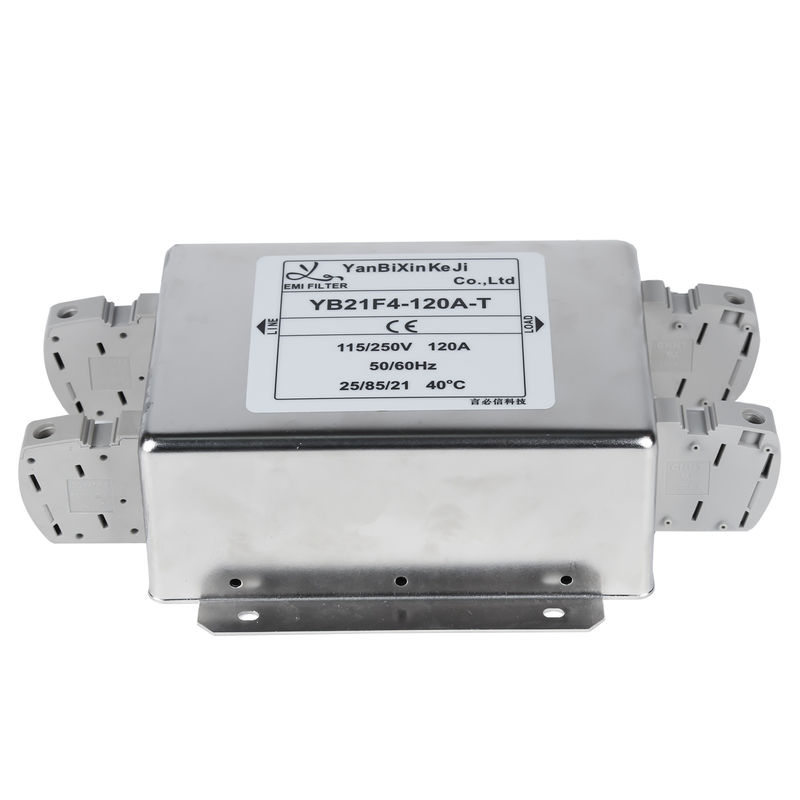

صورة المنتج YB21F4-100A-S:
مخطط كهربائي:
البعد الميكانيكي ((وحدة: مليمتر)
| القضية | E3 | E4 | D1 | D2 | D3 | D4 | D5 | F1 | F2 | F3 | F4 | التسامح | ||||||||||||||||||
| أ | 32 | 44.5 | 51 | 51 | 63 | 63 | 73 | 72 | 98 | 120 | 150 | ± 1 | ||||||||||||||||||
| ب | 46 | 50.5 | 33 | 51 | 51 | 51 | 56 | 65 | 80 | 100 | 105 | ± 1 | ||||||||||||||||||
| ج | 22.5 | 30 | 29 | 21 | 29 | 38 | 44.5 | 39 | 41 | 50 | 60 | ± 1 | ||||||||||||||||||
| د | 54 | 61.5 | 60 | 63 | 75 | 75 | 87 | 75 | 95 | 115 | 120 | ± 0.15 | ||||||||||||||||||
| E | 62 | 70.5 | 68 | 72 | 85 | 85 | 98 | 45 | 50 | 80 | 90 | ± 1 | ||||||||||||||||||
| F | 24 | 28 | 20 | 27 | 25 | 27 | 30 | 35 | 50 | 60 | 60 | ± 0.5 | ||||||||||||||||||
| G | 12.5 | 10.5 | 10 | 10 | 10 | 15.5 | 16 | 22 | 24 | 26 | 35 | ± 0.5 | ||||||||||||||||||
| هـ | 4.5 | 6 | 4.5 | 4.5 | 5 | 4.5 | 4.5 | 4.2 | 4.2 | 4*6 | 4*6 | ± 0.15 | ||||||||||||||||||
| أنا | 4.5 | 4.2*62 | 4.2*62 | 4*6 | 4*6 | ± 0.15 | ||||||||||||||||||||||||
| ج | M4/M6 | M4/M6 | M4/M6 | M4/M6 | ||||||||||||||||||||||||||
| ك | 6.3*08 | 6.3*08 | UL 1015 | 6.3*08 | 6.3*08 | 6.3*08 | 6.3*08 | M4 | M4 | M4 | M4 | ± 0.15 | ||||||||||||||||||
| (ل) | 35 | 50 | 60 | 60 | ±2 | |||||||||||||||||||||||||
