مرشح ضجيج مرشح EMI أحادي الطور مرشح ضوضاء EMC RFI
مرشح ضوضاء خط الطاقة:
YB11E2-3A-W هو مرشح ضوضاء لخط الطاقة مع أداء ممتاز في منع الضوضاء.يتم توصيل أطراف الإدخال والإخراج الخاصة به بواسطة أسلاك إلكترونية.يمكن أن يكون الإخراج أيضًا سريعًا على أطراف التوصيل أو أطراف توصيل لحام.يمكن تقديم التيار المقدر حتى 10 أمبير.
يمكن تخصيص طول السلك الإلكتروني وقصه.
- يفي بلوائح الموافقة على السلامة ذات الصلة ، مثل VDE و UL و CSA وعلامة CE.
المقياس التقني:
1. الموديل: YB11E2-3A-W
2. الفولطية المقدرة: 115/250 VAC
3. التيارات المقدرة: حتى 10A
4. تردد التشغيل: 50 / 60Hz
5. تصنيف Hipot (خط إلى خط): 1450VDC
6. تصنيف Hipot (خط إلى أرضي): 2250VDC
7. درجة حرارة التشغيل: -25 ~ + 85 درجة مئوية
8. امتثال السلامة: 5A (UL ، CSA) ؛5 إلى 30 أمبير (VDE ، CE)
طلب:
تطبيق للمعدات الكهربائية والإلكترونية ، المعدات المنزلية ، معدات التشغيل الآلي ، جهاز اللياقة البدنية
جدول اختيار مرشح EMI:
| رقم الجزء | قضية | التيارات المقدرة (أ) | اتصالات الإخراج |
| YB11E1-1A | ه 1 | 1 | سريع التشغيل محطة |
| YB11E1-3A | ه 1 | 3 | |
| YB11E1-6A | ه 1 | 6 | الأسلاك |
| YB11E1-8A | ه 1 | 8 | |
| YB11E1-10A | ه 1 | 10 |
قاعدة التسمية:
| YB | 11 | ه 1 | - | 3 أ | - | دبليو |
| | | | | | | | | | | ||
| علامتنا التجارية | دائرة كهربائية | البعد | حاضِر | اتصال الإخراج | ||
| 11:11 الدائرة | ه 1 | 1 أمبير: 1 أمبير | س: علامة التبويب السريعة 250 | |||
| 12:12 الدائرة | ه 2 | 3A: 3 أمبير | W: سلك | |||
| ه 3 | 6 أ: 6 أمبير | |||||
| 8 أ: 8 أمبير | ||||||
| 10 أ: 10 أمبير |
* Q: سريع التشغيل 6.35x0.8 مللي مترS: مسمار لولبيW: UL1015 18awg

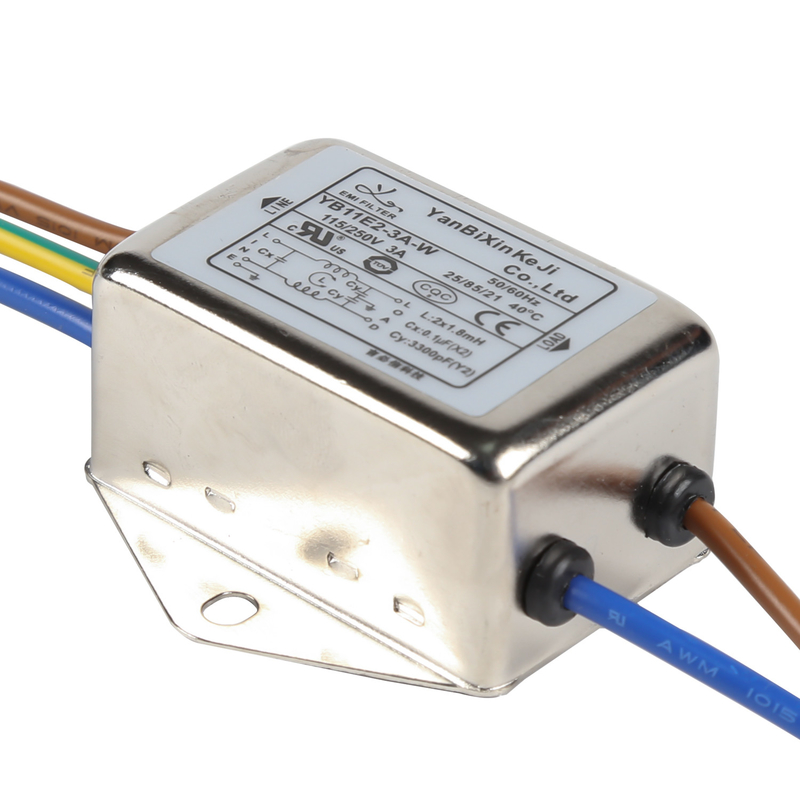

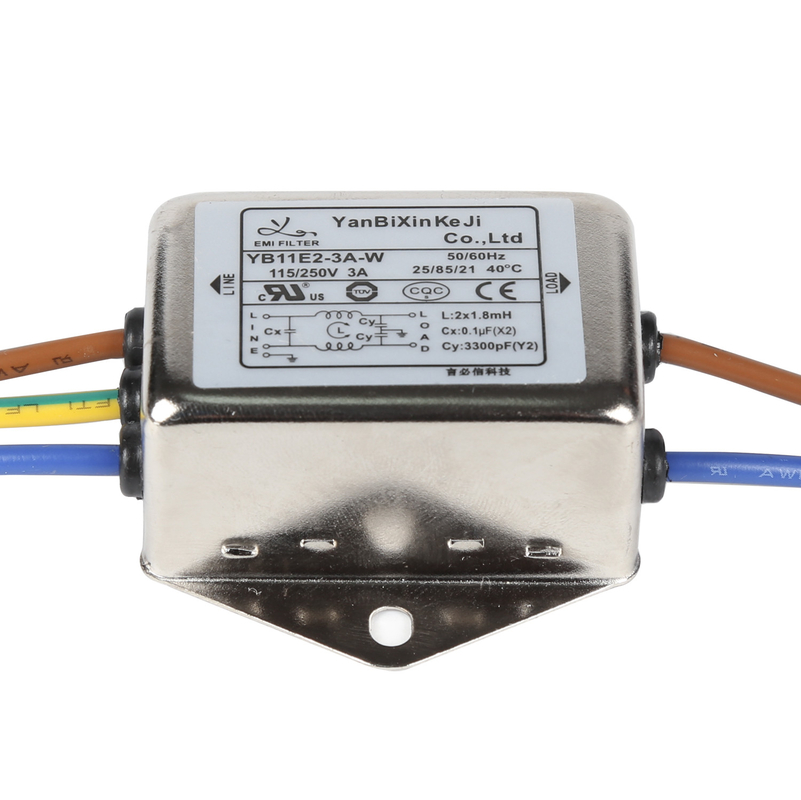

YB11E2-3A-W صورة:
جدول التصفية YB11:
| نموذج رقم: | التصنيف الحالي @ 40 درجة مئوية |
خيارات المحطة * | المقاوم النازف (اختياري) | تيار التسرب 250 فولت / 50 هرتز | الفولطية المقدرة (V) | تردد التشغيل (هرتز) | |
| YB11E1-1A | 1 أ | س | دبليو | - | <0.8 مللي أمبير | 115/250 فولت | 50/60 هرتز |
| YB11E1-3A | 3 أ | س | دبليو | - | |||
| YB11E1-6A | 6 أ | س | دبليو | - | |||
| YB11E1-8A | 8 أ | س | دبليو | - | |||
| YB11E1-10A | 10 أ | س | دبليو | - | |||
| YB11E2-1A | 1 أ | - | دبليو | - | |||
| YB11E2-3A | 3 أ | - | دبليو | - | |||
| YB11E2-6A | 6 أ | - | دبليو | - | |||
| YB11E2-8A | 8 أ | - | دبليو | - | |||
| YB11E2-10A | 10 أ | - | دبليو | - | |||
| YB11E3-1A | 1 أ | س | دبليو | - | |||
| YB11E3-3A | 3 أ | س | دبليو | - | |||
| YB11E3-6A | 6 أ | س | دبليو | - | |||
| YB11E3-8A | 8 أ | س | دبليو | - | |||
| YB11E3-10A | 10 أ | س | دبليو | - | |||
التخطيطي الكهربائية:
الأبعاد الميكانيكية (الوحدة: مم)
الشهادات:
مرشح أحادي الطور:
التعبئة والتغليف:
مرشح خط الطاقة:الشركة التونسية للملاحة / 168 قطعة
N / غيغاواط.: 13.5 / 14.3 كجم
مقاسات: 0.565 * 0.285 * 0.225 م
