مكان المنشأ:
الصين
اسم العلامة التجارية:
YBX
إصدار الشهادات:
cUL, TUV, CQC, CE, ROHS
رقم الموديل:
YB22E4-6A-S
اتصل بنا
فيديو

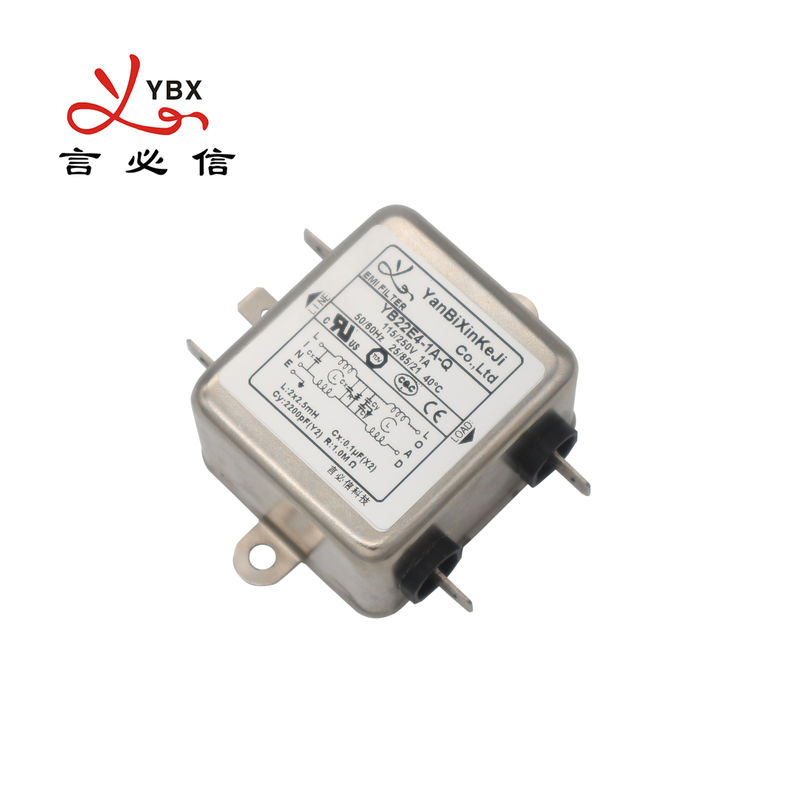

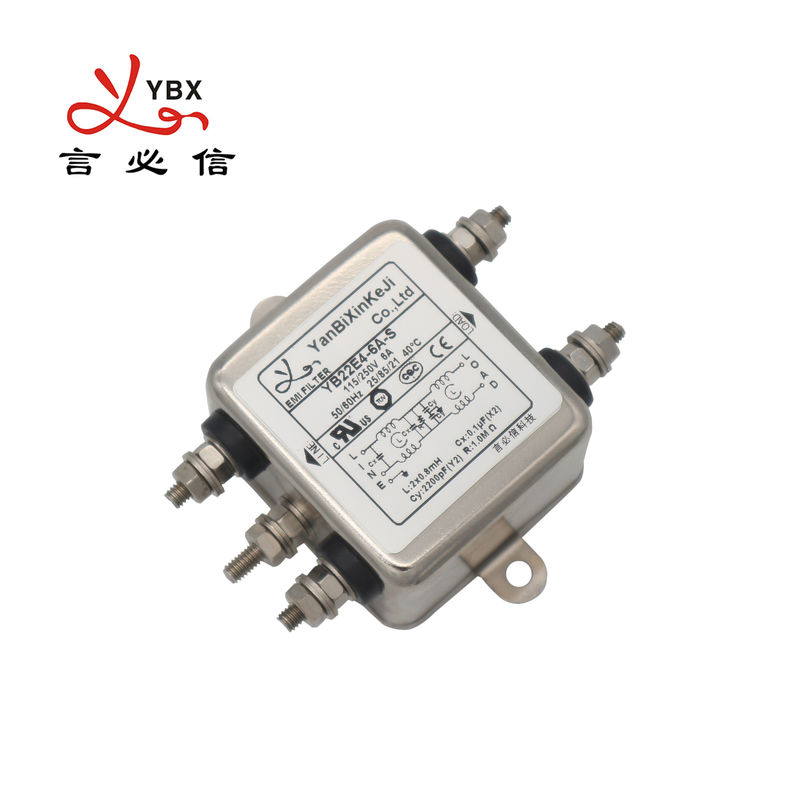

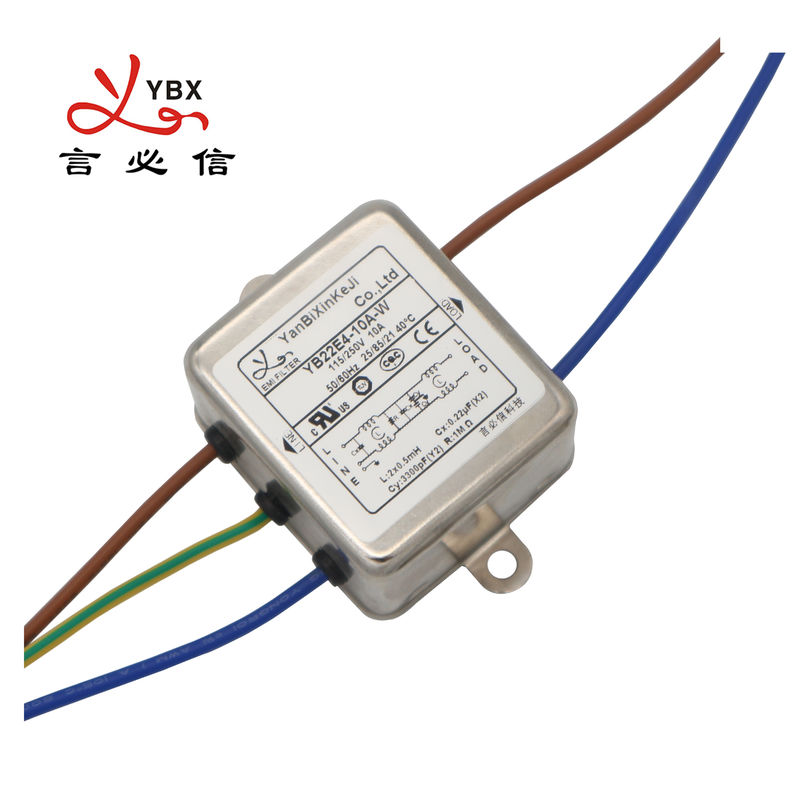

50 60Hz 120 250VAC أحادي الطور ثنائي المرحلة EMI Power Filter Noise Filter
المواصفات الفنية:
| بند | مرشح خط الكهرباء |
| نموذج | مرشح خط الكهرباء YB-D |
| دالة التحويل | تمرير منخفض |
| نوع الحزمة | سطح جبل |
| تردد المركز الاسمي | 10 كيلو - 30 ميجا هرتز |
| فقدان الإدراج | 60 ~ 90 ديسيبل |
| مقاومة المدخلات | 50Ω |
| الفولطية | 115 فولت / 250 فولت |
| التصنيف الحالي | 1 ~ 30 أ |
| درجة الحرارة البيئية | 40 درجة مئوية |
| نطاق درجة حرارة | 25/085/21 |
| تردد التشغيل | 50/60 هرتز |
| خط لخط | 1450 فولت تيار مستمر |
| خط على الأرض | 2250 فولت تيار مستمر |
| الحد الأقصى لتيار التسرب | 250VAC / 60 هرتز 0.8 مللي أمبير كحد أقصى |
| موك | 50 جهاز كمبيوتر شخصى |
| السعر | USD1 ~ 8.8 / متر |
| المهلة | 5 ~ 20 أيام الأسبوع |
الميزات:
- صمم YB22 الترشيح على مرحلتين ، مع توهين تفاضلي جيد وأسلوب مشترك ؛
- تسمح لك خيارات المحطة الطرفية المختلفة بالاختيار ؛
- هناك مجموعة متنوعة من الأجزاء والمجموعات لتلبية اختبارات EMC المختلفة للعملاء.
التطبيقات النموذجية:
1. المعدات الكهربائية والإلكترونية
2. المعدات الطبية
3. معدات Datacom
4. معدات التشغيل الآلي للمكاتب
حكم الترشيح:
YB 22 E4 - 10 أمبير - Q (R 5)
¦ ¦ ¦ ¦ ¦ ¦
اتصال الدائرة الحالية حالة اختياري
جدولة:
| نموذج رقم: | التصنيف الحالي @ 40 درجة مئوية |
خيارات المحطة الطرفية * |
تسرب تيار 250V / 50Hz | التخطيطي الكهربائية |
الفولطية (V) | تردد التشغيل (هرتز) | ||||||||||||||||||||||||||||||
| YB22E4-1A | 1 أ ~ 4 أ | س | س | دبليو |
<0.8 مللي أمبير |
رسم بياني 1 |
115/250 فولت |
50/60 هرتز |
||||||||||||||||||||||||||||
| YB22E4-6A | 6 أ | س | س | دبليو | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB22E4-8A | 8 أ | س | س | دبليو | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB22E4-10A | 10 أ | س | س | دبليو | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB22E4-15A | 15 أ | س | س | - | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB22D1-1A | 1 أ ~ 4 أ | س | - | دبليو | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB22D1-6A | 6 أ | س | - | دبليو | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB22D2-6A | 6 أ | س | س | دبليو | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB22D2-8A | 8 أ | س | س | دبليو | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB22D2-10A | 10 أ | س | س | دبليو | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB22D2-15A | 15 أ | س | س | - | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB22D3-8A | 8 أ | س | س | دبليو | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB22D3-10A | 10 أ | س | س | دبليو | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB22D3-15A | 15 أ | س | س | - | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB22D4-10A | 10 أ | س | س | دبليو | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB22D4-15A | 15 أ | س | س | - | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB22D4-20A | 20 / أ | س | س | - | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB22D5-15A | 15 أ | س | س | - | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB22D5-20A | 20 / أ | س | س | - | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB22D5-30A | 30 أ | - | س | - | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB22D6-20A | 20 / أ | - | س | - | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB22D6-30A | 30 أ | - | س | - | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB22F1-20A | 20 / أ | - | س | - | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB22F1-30A | 30 أ | - | س | - | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB22F2-30A | 30 أ | - | س | - | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB22F2-40A | 40 أ | - | س | - | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB22F2-50A | 50 أ | - | س | - | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB22F3-50A | 50 أ | - | س | - | رسم بياني 1 | |||||||||||||||||||||||||||||||
النوع الطبي جدولة:
| نموذج رقم: | التصنيف الحالي @ 40 درجة مئوية |
خيارات المحطة |
معدات طبية |
تسرب تيار 250V / 50Hz | التخطيطي الكهربائية | الفولطية (V) | تردد التشغيل (هرتز) | ||||||||||||||||||||||||||||||||
| (يب 22E4-1ا-اكس) (5) | 1 أ ~ 4 أ | س | س | دبليو | 5 |
<5μA |
الصورة 2 |
115/250 فولت |
50/60 هرتز |
||||||||||||||||||||||||||||||
| YB22E4-6A-X (5) | 6 أ | س | س | دبليو | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| YB22E4-8A-X (5) | 8 أ | س | س | دبليو | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| YB22E4-10A-X (5) | 10 أ | س | س | دبليو | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| YB22E4-15A-X (5) | 15 أ | س | س | دبليو | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| (يب 22 د 1-1 ا) (5) | 1 أ ~ 4 أ | س | - | دبليو | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| YB22D1-6A-X (5) | 6 أ | س | - | دبليو | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| YB22D2-6A-X (5) | 6 أ | س | س | دبليو | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| YB22D2-8A-X (5) | 8 أ | س | س | دبليو | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| YB22D2-10A-X (5) | 10 أ | س | س | دبليو | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| YB22D2-15A-X (5) | 15 أ | س | س | - | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| YB22D3-8A-X (5) | 8 أ | س | س | دبليو | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| YB22D3-10A-X (5) | 10 أ | س | س | دبليو | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| (يب 22 د3-15أ-إكس) (5) | 15 أ | س | س | - | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| YB22D4-10A-X (5) | 10 أ | س | س | دبليو | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| (يب 22 د4-15أ-إكس) (5) | 15 أ | س | س | - | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| YB22D4-20A-X (5) | 20 / أ | س | س | - | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| (يب 22 د5-15أ-إكس) (5) | 15 أ | س | س | - | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| YB22D5-20A-X (5) | 20 / أ | س | س | - | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| YB22D5-30A-X (5) | 30 أ | - | س | - | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| YB22D6-20A-X (5) | 20 / أ | س | س | - | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| YB22F1-20A-X (5) | 20 / أ | س | س | - | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| YB22F1-30A-X (5) | 30 أ | - | س | - | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| YB22F2-30A-X (5) | 30 أ | - | س | - | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| YB22F2-40A-X (5) | 40 أ | - | س | - | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| YB22F2-50A-X (5) | 50 أ | - | س | - | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| YB22F3-50A-X (5) | 50 أ | - | س | - | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
* س: Fast-on 6.35x0.8mm S: العروة المسمار W: UL1015 18awg
التخطيطي الكهربائية:
رسم بياني 1
الصورة 2
البعد الميكانيكي (الوحدة: مم)
| قضية | E3 | E4 | د 1 | د 2 | د 3 | د 4 | د 5 | F1 | F2 | F3 | F4 | التسامح | ||||||||||||||||||
| أ | 32 | 44.5 | 51 | 51 | 63 | 63 | 73 | 72 | 98 | 120 | 150 | ± 1 | ||||||||||||||||||
| ب | 46 | 50.5 | 33 | 51 | 51 | 51 | 56 | 65 | 80 | 100 | 105 | ± 1 | ||||||||||||||||||
| ج | 22.5 | 30 | 29 | 21 | 29 | 38 | 44.5 | 39 | 41 | 50 | 60 | ± 1 | ||||||||||||||||||
| د | 54 | 61.5 | 60 | 63 | 75 | 75 | 87 | 75 | 95 | 115 | 120 | ± 0.15 | ||||||||||||||||||
| هـ | 62 | 70.5 | 68 | 72 | 85 | 85 | 98 | 45 | 50 | 80 | 90 | ± 1 | ||||||||||||||||||
| F | 24 | 28 | 20 | 27 | 25 | 27 | 30 | 35 | 50 | 60 | 60 | ± 0.5 | ||||||||||||||||||
| ز | 12.5 | 10.5 | 10 | 10 | 10 | 15.5 | 16 | 22 | 24 | 26 | 35 | ± 0.5 | ||||||||||||||||||
| ح | 4.5 | 6 | 4.5 | 4.5 | 5 | 4.5 | 4.5 | 4.2 | 4.2 | 4 * 6 | 4 * 6 | ± 0.15 | ||||||||||||||||||
| أنا | 4.5 | 4.2 * 6.2 | 4.2 * 6.2 | 4 * 6 | 4 * 6 | ± 0.15 | ||||||||||||||||||||||||
| ي | م 4 / م 6 | م 4 / م 6 | م 4 / م 6 | م 4 / م 6 | ||||||||||||||||||||||||||
| ك | 6.3 * 0.8 | 6.3 * 0.8 | ماي 1015 | 6.3 * 0.8 | 6.3 * 0.8 | 6.3 * 0.8 | 6.3 * 0.8 | م 4 | م 4 | م 4 | م 4 | ± 0.15 | ||||||||||||||||||
| لام | 35 | 50 | 60 | 60 | ± 2 | |||||||||||||||||||||||||
جدول فقدان الإدراج (في نظام 50ohm وفقًا للمواصفة IEC / CISPR No.17)
الوضع المشترك -------- الوضع التفاضلي
1 أ 3 أ
6 أ 8 أ
10 أ 20 أ
30 أ
