مكان المنشأ:
الصين
اسم العلامة التجارية:
YBX
إصدار الشهادات:
cUL, TUV, CQC, CE, ROHS
رقم الموديل:
YB41D3-6A-Q
اتصل بنا
فيديو
فيديو

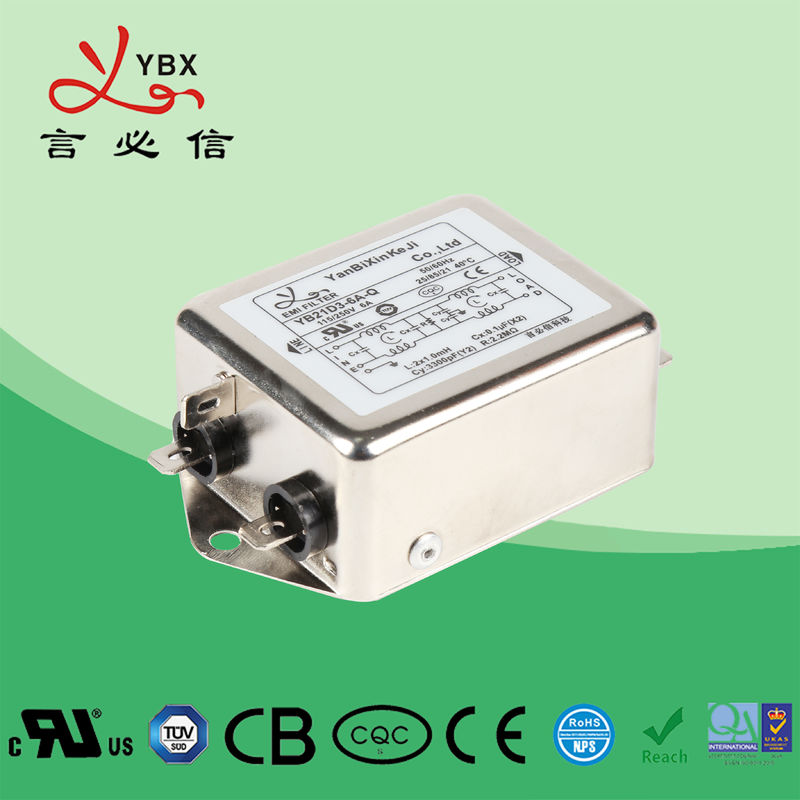

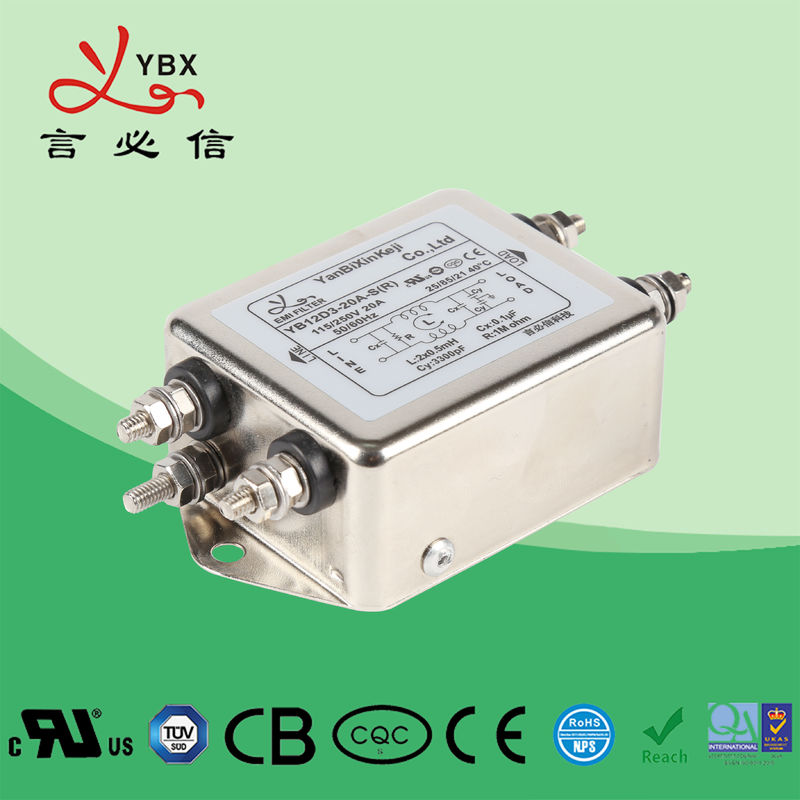

5-20A عالية الأداء AC تصفية الضوضاء تصفية ثلاث مراحل باهتة EMC تصفية
المواصفات الفنية:
| بند | مرشح خط كهرباء السكك الحديدية DIN |
| نموذج | مرشح خط كهرباء DIN YB-D |
| دالة التحويل | تمرير منخفض |
| نوع الحزمة | سطح جبل |
| تردد المركز الاسمي | 10 كيلو - 30 ميجا هرتز |
| فقدان الإدراج | 60 ~ 90 ديسيبل |
| مقاومة المدخلات | 50Ω |
| الفولطية | 115 فولت / 250 فولت |
| التصنيف الحالي | 1 ~ 50 أمبير |
| درجة الحرارة البيئية | 40 درجة مئوية |
| نطاق درجة حرارة | 25/085/21 |
| تردد التشغيل | 50/60 هرتز |
| خط لخط | 1450 فولت تيار مستمر |
| خط على الأرض | 2250 فولت تيار مستمر |
| الحد الأقصى لتيار التسرب | 250VAC / 60 هرتز 0.8 مللي أمبير كحد أقصى |
| موك | 50 جهاز كمبيوتر شخصى |
| السعر | USD1.65 ~ 10.8 / متر |
| المهلة | 5 ~ 15 أيام الأسبوع |
الميزات:
- قد يؤدي التصفية المعززة المصممة على مرحلتين لمنع مصدر الطاقة إلى حدوث تداخل في الجهاز
-تسمح لك خيارات المحطة الطرفية المختلفة بالاختيار
- هناك مجموعة متنوعة من الأجزاء والمجموعات لتلبية اختبارات EMC المختلفة للعملاء.
- منتجات مخصصة حسب متطلبات الزبون.
التطبيقات النموذجية:
- المعدات الكهربائية والإلكترونية
-- معدات طبية
-- التشغيل الآلي للمبنى
- أتمتة المكاتب ومعدات البيانات
حكم الترشيح:
YB 24 E4 - 10 أمبير - س (5)
¦ ¦ ¦ ¦ ¦ ¦
اتصال الدائرة الحالية حالة اختياري
جدولة:
| نموذج رقم: | التصنيف الحالي @ 40 درجة مئوية |
خيارات المحطة الطرفية * | تسرب تيار 250V / 50Hz | التخطيطي الكهربائية | الفولطية (V) | تردد التشغيل (هرتز) | ||||||||||||||||||||||||||||||
| YB41D3-1A | 1 أ | س | س | دبليو |
<0.8 مللي أمبير |
رسم بياني 1 |
115/250 فولت |
50/60 هرتز |
||||||||||||||||||||||||||||
| YB41D3-2A | 2 أ | س | س | دبليو | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB41D3-3A | 3 أ | س | س | دبليو | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB41D3-4A | 4 ا | س | س | دبليو | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB41D3-6A | 6 أ | س | س | دبليو | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB41D3-8A | 8 أ | س | س | دبليو | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB41D3-10A | 10 أ | س | س | دبليو | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB41D4-1A | 1 أ | س | س | دبليو | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB41D4-2A | 2 أ | س | س | - | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB41D4-3A | 3 أ | س | س | - | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB41D4-4A | 4 ا | س | س | - | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB41D4-6A | 6 أ | س | س | - | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB41D4-8A | 8 أ | س | س | - | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB41D4-10A | 10 أ | س | س | - | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YB42D3-1A | 1 أ | س | س | دبليو | تين. 3 | |||||||||||||||||||||||||||||||
| YB42D3-2A | 2 أ | س | س | دبليو | تين. 3 | |||||||||||||||||||||||||||||||
| YB42D3-3A | 3 أ | س | س | دبليو | تين. 3 | |||||||||||||||||||||||||||||||
| YB42D3-4A | 4 ا | س | س | دبليو | تين. 3 | |||||||||||||||||||||||||||||||
| YB42D3-6A | 6 أ | س | س | دبليو | تين. 3 | |||||||||||||||||||||||||||||||
| YB42D3-8A | 8 أ | س | س | دبليو | تين. 3 | |||||||||||||||||||||||||||||||
| YB42D3-10A | 10 أ | س | س | دبليو | تين. 3 | |||||||||||||||||||||||||||||||
| YB42D4-1A | 1 أ | س | س | دبليو | تين. 3 | |||||||||||||||||||||||||||||||
| YB42D4-2A | 2 أ | س | س | - | تين. 3 | |||||||||||||||||||||||||||||||
| YB42D4-3A | 3 أ | س | س | - | تين. 3 | |||||||||||||||||||||||||||||||
| YB42D4-4A | 4 ا | س | س | - | تين. 3 | |||||||||||||||||||||||||||||||
| YB42D4-6A | 6 أ | س | س | - | تين. 3 | |||||||||||||||||||||||||||||||
| YB42D4-8A | 8 أ | س | س | - | تين. 3 | |||||||||||||||||||||||||||||||
| YB42D4-10A | 10 أ | س | س | - | تين. 3 | |||||||||||||||||||||||||||||||
جدولة النوع الطبي:
| نموذج رقم: | التصنيف الحالي @ 40 درجة مئوية |
خيارات المحطة | معدات طبية 5 |
تسرب تيار 250V / 50Hz | التخطيطي الكهربائية | الفولطية (V) | تردد التشغيل (هرتز) | ||||||||||||||||||||||||||||||||
| (يب 41 د3-1ا-إكس) (5) | 1 أ | س | س | دبليو | 5 |
<5μA |
الصورة 2 |
115/250 فولت |
50/60 هرتز |
||||||||||||||||||||||||||||||
| (يب 41 د3-2أ-س) (5) | 2 أ | س | س | دبليو | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| (يب 41 د3-3ا-إكس) (5) | 3 أ | س | س | دبليو | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| (يب 41 د3-4أ-س) (5) | 4 ا | س | س | دبليو | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| (يب 41 د3-6ا-إكس) (5) | 6 أ | س | س | دبليو | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| (ي 41 د3-8 ا-س) (5) | 8 أ | س | س | دبليو | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| (يب 41 د 3-10 ا-س) (5) | 10 أ | س | س | دبليو | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| (يب 41 د4-1ا-إكس) (5) | 1 أ | س | س | دبليو | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| (يب 41 د4-2أ-إكس) (5) | 2 أ | س | س | - | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| (يب 41 د4-3ا-إكس) (5) | 3 أ | س | س | - | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| (يب 41 د 4-4 ا-س) (5) | 4 ا | س | س | - | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| (يب 41 د4-6ا-إكس) (5) | 6 أ | س | س | - | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| (يب 41 د4-8 ا-س) (5) | 8 أ | س | س | - | 5 | الصورة 2 | |||||||||||||||||||||||||||||||||
| (يب 42 د 3-1 ا) (5) | 1 أ | س | س | دبليو | 5 | الشكل 4 | |||||||||||||||||||||||||||||||||
| (يب 42 د3-2أ-إكس) (5) | 2 أ | س | س | دبليو | 5 | الشكل 4 | |||||||||||||||||||||||||||||||||
| (يب 42 د -3-3-إكس) (5) | 3 أ | س | س | دبليو | 5 | الشكل 4 | |||||||||||||||||||||||||||||||||
| (يب 42 د -3-4 ا-س) (5) | 4 ا | س | س | دبليو | 5 | الشكل 4 | |||||||||||||||||||||||||||||||||
| (يب 42 د -3-6-إكس) (5) | 6 أ | س | س | دبليو | 5 | الشكل 4 | |||||||||||||||||||||||||||||||||
| (يب 42 د -3-8 ا-س) (5) | 8 أ | س | س | دبليو | 5 | الشكل 4 | |||||||||||||||||||||||||||||||||
| (يب 42 د 3-10 ا) (5) | 10 أ | س | س | دبليو | 5 | الشكل 4 | |||||||||||||||||||||||||||||||||
| (يب 42 د 4-1 ا) (5) | 1 أ | س | س | دبليو | 5 | الشكل 4 | |||||||||||||||||||||||||||||||||
| (يب 42 د 4-2أ-إكس) (5) | 2 أ | س | س | - | 5 | الشكل 4 | |||||||||||||||||||||||||||||||||
| (يب 42 د 4-3 ا-س) (5) | 3 أ | س | س | - | 5 | الشكل 4 | |||||||||||||||||||||||||||||||||
| (يب 42 د 4-4 ا-س) (5) | 4 ا | س | س | - | 5 | الشكل 4 | |||||||||||||||||||||||||||||||||
| (يب 42 د 4-6 ا-س) (5) | 6 أ | س | س | - | 5 | الشكل 4 | |||||||||||||||||||||||||||||||||
| (يب 42 د -4-8 ا-س) (5) | 8 أ | س | س | - | 5 | الشكل 4 | |||||||||||||||||||||||||||||||||
| (يب 42 د 4-10 ا) (5) | 10 أ | س | س | - | 5 | الشكل 4 | |||||||||||||||||||||||||||||||||
* س: Fast-on 6.35x0.8mm S: العروة المسمار T: كتلة طرفية
التخطيطي الكهربائية:
رسم بياني 1
الصورة 2
تين. 3
الشكل 4
البعد الميكانيكي (الوحدة: مم)
| قضية | أ | ب | ج | د | هـ | F | ز | ح | أنا | ي | ك | لام | ||||||||||||||||||||||||||||
| د 3 | 63 | 51 | 29 | 75 | 85 | 25 | 10 | 5 | 6.3 * 0.8 | |||||||||||||||||||||||||||||||
| د 4 | 63 | 51 | 38 | 75 | 85 | 27 | 15.5 | 4.5 | 6.3 * 0.8 | |||||||||||||||||||||||||||||||
| التسامح | ± 1 | ± 1 | ± 1 | ± 0.15 | ± 1 | ± 0.5 | ± 0.5 | ± 0.15 | ± 0.15 | ± 0.15 | ± 2 | |||||||||||||||||||||||||||||
جدول فقدان الإدراج (في نظام 50ohm وفقًا للمواصفة IEC / CISPR No.17)
الوضع المشترك -------- الوضع التفاضلي
1 أ 3 أ
6 أ 10 أ
20 أ
