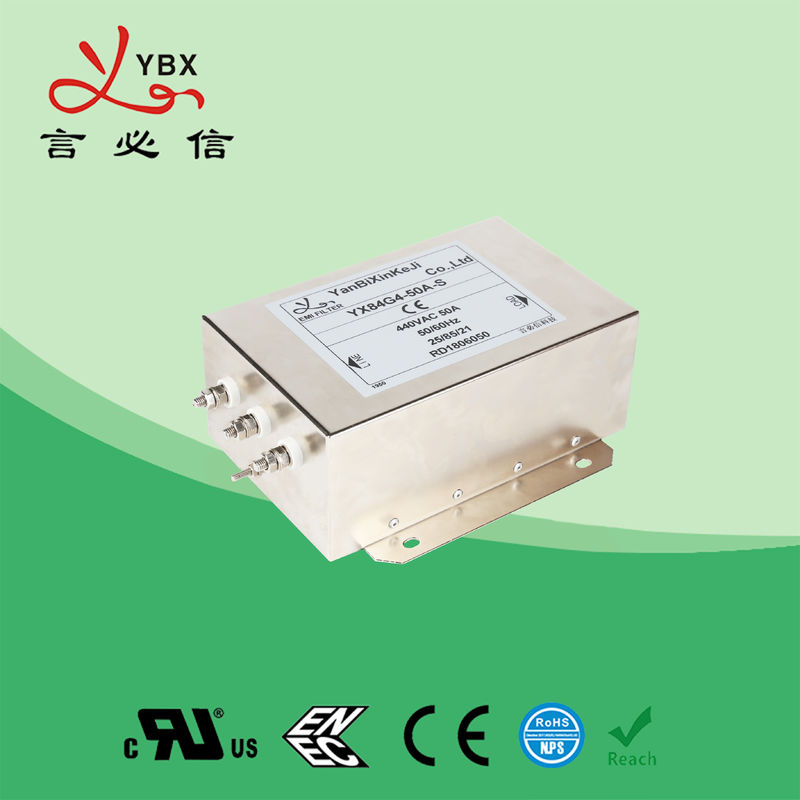

الكهربائية السلبي ثلاثة المرحلة RFI تصفية لالعاكس 440V 480VAC 100A
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| اسم العلامة التجارية | YANBIXIN | اسم | YX93G4-100A-S |
|---|---|---|---|
| نوع | مرشح EMI | قضية | حالة المعادن |
| OEM | متاح | دالة التحويل | تمرير منخفض |
| تسليط الضوء | مرشح إخراج العاكس,مرشح العاكس rfi |
||
منتوج وصف
440 ، 480VAC 100A إخراج ثلاث مراحل RFI مرشح الطاقة السلبية الكهربية للعاكس
المواصفات الفنية:
| بند | مرشح خط الكهرباء |
| نموذج | مرشح خط الكهرباء YX-G |
| دالة التحويل | تمرير منخفض |
| نوع الحزمة | سطح جبل |
| تردد المركز الاسمي | 10 كيلو - 30 ميجا هرتز |
| فقدان الإدراج | 60 ~ 90 ديسيبل |
| مقاومة المدخلات | 50Ω |
| الفولطية | 380 فولت / 440 فولت |
| التصنيف الحالي | 1 ~ 1200 أ |
| درجة الحرارة البيئية | 40 درجة مئوية |
| نطاق درجة حرارة | 25/085/21 |
| تردد التشغيل | 50/60 هرتز |
| خط لخط | 1450 فولت تيار مستمر |
| خط على الأرض | 2250 فولت تيار مستمر |
| الحد الأقصى لتيار التسرب | 250VAC / 60 هرتز 0.8 مللي أمبير كحد أقصى |
| موك | 5 قطع |
| السعر | USD3.8 ~ 98.8 / متر |
| المهلة | 5 ~ 20 أيام الأسبوع |
الميزات:
- حماية ضد تداخل الجهد
- دوائر ترشيح متقدمة ذات مرحلتين مع محاثات حلقية مقاومة للتشبع
- مطاريف قضبان نحاسية يتم تطبيقها على الإصدارات التي تزيد عن 250 أمبير لمواكبة المعيار الدولي ، والاتصال السهل والآمن ؛
- منتجات مخصصة حسب متطلبات الزبون
التطبيقات النموذجية:
1. أنظمة الحاسوب المركزية
2. محرك سيرفو
3. UPS / SMPS
4. المعدات الإلكترونية الصناعية باستخدام مبدأ تحويل التردد
حكم الترشيح:
YX 91 G1 - 3A - Q
¦ ¦ ¦ ¦
اتصال حالة الدائرة الحالية
جدولة:
| نموذج رقم: | التصنيف الحالي @ 40 درجة مئوية |
خيارات المحطة الطرفية * | التسرب الحالي 440 فولت / 50 هرتز | التخطيطي الكهربائية | الفولطية (V) | تردد التشغيل (هرتز) | ||||||||||||||||||||||||||||||
| YX93G1-3A | 3 أ | س | س | ت |
<5.0 مللي أمبير |
رسم بياني 1 |
250/440 فولت |
50/60 هرتز |
||||||||||||||||||||||||||||
| YX93G1-6A | 6 أ | س | س | ت | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YX93G1-10A | 10 أ | س | س | ت | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YX93G2-15A | 20 / أ | س | س | ت | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YX93G2-20A | 30 أ | - | س | ت | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YX93G2-25A | 30 أ | - | س | ت | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YX93G2-30A | 40 أ | - | س | ت | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YX93G3-35A | 40 أ | - | س | ت |
<7.0 مللي أمبير |
رسم بياني 1 | ||||||||||||||||||||||||||||||
| YX93G5-50A | 50 أ | - | س | ت | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YX93G5-60A | 60 أ | - | س | ت | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YX93G5-80A | 80 أ | - | س | ت |
<10.0 مللي أمبير |
رسم بياني 1 | ||||||||||||||||||||||||||||||
| YX93G4-100A | 100 أ | - | س | ت | رسم بياني 1 | |||||||||||||||||||||||||||||||
| YX93G6-150A | 150 أ | - | س | ت |
<15.0 مللي أمبير |
رسم بياني 1 | ||||||||||||||||||||||||||||||
| YX93G6-200A | 200 أ | - | س | ت | رسم بياني 1 | |||||||||||||||||||||||||||||||
التخطيطي الكهربائية:
رسم بياني 1
البعد الميكانيكي (الوحدة: مم)
| قضية | أ | ب | ج | د | هـ | F | ز | ح | أنا | ي | ك | لام | م | ||||||||||||||||||||||||||||||
| G1 | 72 | 65 | 39 | 75 | 85 | 35 | 22 | 45 | م 4 | م 4 / م 6 | |||||||||||||||||||||||||||||||||
| ج 2 | 98 | 80 | 40 | 95 | 105 | 50 | 20 | 4.5 * 6.5 | 50 | م 4 | م 4 / م 6 | ||||||||||||||||||||||||||||||||
| ج 3 | 120 | 100 | 50 | 115 | 130 | 50 | 28 | 4 * 6 | 60 | م 4 | م 4 / م 6 | ||||||||||||||||||||||||||||||||
| G4 | 200 | 127 | 80 | 150 | 170 | 62 | 49.5 | 6 * 9 | 117 | M6 / M8 | M8 / M10 | ||||||||||||||||||||||||||||||||
| G5 | 150 | 105 | 60 | 120 | 135 | 55 | 35 | 4 * 6 | 90 | م 6 | م 8 | ||||||||||||||||||||||||||||||||
| ج 6 | 260 | 170 | 100 | 196 | 220 | 85 | 65 | 8 * 12 | 172 | م 8 | م 10 | ||||||||||||||||||||||||||||||||
| التسامح | ± 1 | ± 1 | ± 1 | ± 0.15 | ± 1 | ± 0.5 | ± 0.5 | ± 0.15 | ± 0.15 | ± 0.15 | ± 0.15 | ± 2 | |||||||||||||||||||||||||||||||
جدول فقدان الإدراج (في نظام 50ohm وفقًا للمواصفة IEC / CISPR No.17)
الوضع المشترك -------- الوضع التفاضلي
6/10 أ 20 أ
40 أ 80 أ
100 أ
