مكان المنشأ:
الصين
اسم العلامة التجارية:
YBX
إصدار الشهادات:
CQC CE CB TUV ROHSE
رقم الموديل:
YB22D6-20A-Q(R)
اتصل بنا
فيديو
سلسلة D المحسنة مرشح واحد المرحلة YB22D6 20amp 220V سريع على مرشح EMI الحديدية لمعدات الليزر
1.أمان عالية وموثوقية، أداء عال
المواصفات التقنية:
| البند | مرشح واحد مرحلة محسن |
| النموذج | YB22D6-20A-Q(R) |
| وظيفة النقل | ممر منخفض |
| نوع الحزمة | جبل السطح |
| تردد المركز الاسمي | 10K-30MHZ |
| خسارة الإدراج | 60 إلى 90 ديسيبل |
| عائق المدخل | 50Ω |
| الجهد القياسي | 115 فولت/250 فولت |
| التيار المسموح به | 3A ~ 200A |
| درجة حرارة البيئة | 40 درجة مئوية |
| نطاق الحرارة | 25 / 085 / 21 |
| تردد العمل | 50/60 هرتز |
| خط إلى خط | 1450VDC |
| الخط إلى الأرض | 2250VDC |
| الحد الأقصى لتيار التسرب | 250VAC/60HZ 0.8mA ماكس |
التطبيقات النموذجية:
-- معدات كهربائية وإلكترونية
-- المعدات الطبية
-- معدات الاتصالات
-- معدات الأتمتة المكتبية
جدول اختيار المرشح:
| الجزء رقم | القضية | التيارات المسموح بها (أ) | اتصالات الخروج |
| YB22D6-6A | D6 | 6 | محطة سريعة |
| YB22D6-10A | D6 | 10 | |
| YB22D6-15A | D6 | 15 | المسمار M4/M6/M8 |
| YB22D6-20A | D6 | 20 | |
| YB22D6-30A | D6 | 30 | كتلة المحطة |
* س: سريع على 6.35x0.8mmS: عجلة المسمارW: UL1015 18awg
الأقراص:
المخطط الكهربائيالبعد الميكانيكي ((وحدة: مليمتر)

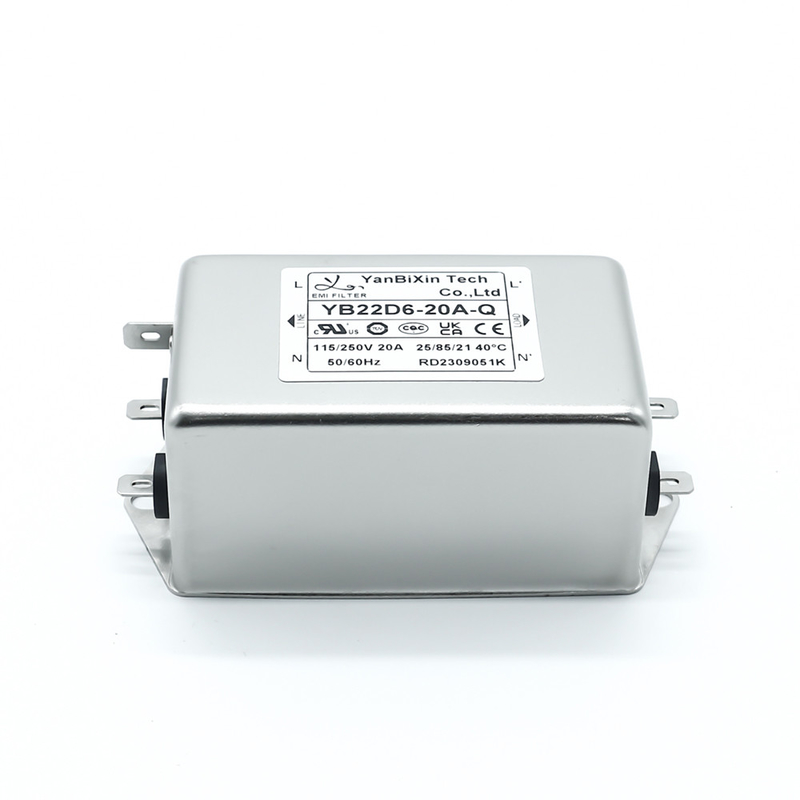

YB22D6-20A-Q(R) صورة فلتر EMI:
جدول خسائر الإدراج ((في نظام 50 ohm وفقًا لـ IEC/CISPR No.17)
