مكان المنشأ:
الصين
اسم العلامة التجارية:
YBX
إصدار الشهادات:
cUL, TUV, CQC, CE, ROHS
رقم الموديل:
YB11A13-20A-Q
اتصل بنا
فيديو
فيديو
مرشح مدخل IEC عالي الجودة A13 من Yanbixin، مقبس 1A~20A، مرشح EMI لمعدات البيانات
المواصفات الفنية:
| العنصر | مرشح طاقة مقبس EMI |
| الموديل | مرشح طاقة مقبس EMI YB-A |
| دالة التحويل | ممر منخفض |
| نوع الحزمة | تثبيت سطحي |
| تردد المركز الاسمي | 10K-30MHZ |
| فقدان الإدخال | 60~90dB |
| معاوقة الإدخال | 50Ω |
| الجهد المقنن | 125VAC 250VAC |
| التيار المقنن | 1A 3A 6A 10A |
| درجة الحرارة المحيطة | 40 درجة مئوية |
| نطاق درجة الحرارة | 25 / 085 / 21 |
| تردد التشغيل | 50/60HZ |
| من الخط إلى الخط | 1450VDC |
| من الخط إلى الأرض | 2250VDC |
| الحد الأقصى لتيار التسرب | 115VAC/50HZ 0.3uA كحد أقصى |
| الحد الأدنى لكمية الطلب | 500 قطعة |
| السعر | 1~2 دولار أمريكي/متر |
| المهلة الزمنية | 5~15 أيام عمل |
الميزات:
-- أداء ممتاز/هيكل مدمج
-- إصدار لولبي من الأمام والخلف
-- إصدارات طبية اختيارية (نوع (R5)
-- توصيل سريع (6.35*0.8 مم)، لحام أو سلك
-- مرشحات طاقة عالية الأداء وعالية التوهين مع مقبس IEC 320
-- تتوافق أنواع (R5) مع متطلبات IEC/EN60601-1 للتخليص الأمني وتيار التسرب واختبار الجهد العالي.
-- هناك مجموعة متنوعة من الأجزاء والتركيبات لتلبية اختبارات EMC المختلفة للعملاء.
-- منتجات مخصصة وفقًا لمتطلبات العميل
التطبيقات النموذجية:
-- مصمم خصيصًا لشاشات LCD و PDP TV والتطبيقات الطبية والأجهزة الكهربائية العامة.
-- المعدات الطبية
-- معدات الاختبار والقياس
-- الآلات والمعدات المنزلية الصغيرة والمتوسطة الحجم
-- إمدادات الطاقة أحادية الطور، وإمدادات الطاقة ذات الوضع التبادلي
قاعدة التسمية:
| YB | 11 | A13 | - | 20A | - | Q |
| | | | | | | | | | | ||
| مرحلة واحدة | الدائرة | الأبعاد | الحالي | اتصال الإخراج | ||
| دائرة 11:11 | A10 | 10A : 10 أمبير | Q: علامة تبويب سريعة 250 | |||
| 15A : 15 أمبير | W: سلك | |||||
| 20A : 20 أمبير | S: أطراف لحام |
*Q: Fast-on 6.35x0.8mm S: لحام 4.0x0.8mm W: UL1015 18awg
جداول:
| رقم الموديل | التيار المقنن @40°C |
خيارات الطرفيات* | مقاوم النزف (اختياري) | G (اختياري) | تيار التسرب 250V/50Hz | الرسم التخطيطي الكهربائي | الجهد المقنن | تردد التشغيل (هرتز) | ||
|
|
||||||||||
| YB11A1-1A | 1A | Q | S | W | - | - |
<0.8mA |
الشكل 1 |
115/250V |
50/60Hz |
| YB11A1-2A | 2A | Q | S | W | - | - | الشكل 1 | |||
| YB11A1-3A | 3A | Q | S | W | - | - | الشكل 1 | |||
| YB11A1-4A | 4A | Q | S | W | - | - | الشكل 1 | |||
| YB11A1-6A | 6A | Q | S | W | - | - | الشكل 1 | |||
| YB11A1-8A | 8A | Q | S | W | - | - | الشكل 1 | |||
| YB11A1-10A | 10A | Q | S | W | - | - | الشكل 1 | |||
| YB11A1-15A | 15A | Q | S | W | - | - | الشكل 1 | |||
| YB11A2-1A | 1A | Q | S | W | - | - | الشكل 1 | |||
| YB11A2-2A | 2A | Q | S | W | - | - | الشكل 1 | |||
| YB11A2-3A | 3A | Q | S | W | - | - | الشكل 1 | |||
| YB11A2-4A | 4A | Q | S | W | - | - | الشكل 1 | |||
| YB11A2-6A | 6A | Q | S | W | - | - | الشكل 1 | |||
| YB11A2-8A | 8A | Q | S | W | - | - | الشكل 1 | |||
| YB11A2-10A | 10A | Q | S | W | - | - | الشكل 1 | |||
| YB11A2-15A | 15A | Q | S | W | - | - | الشكل 1 | |||

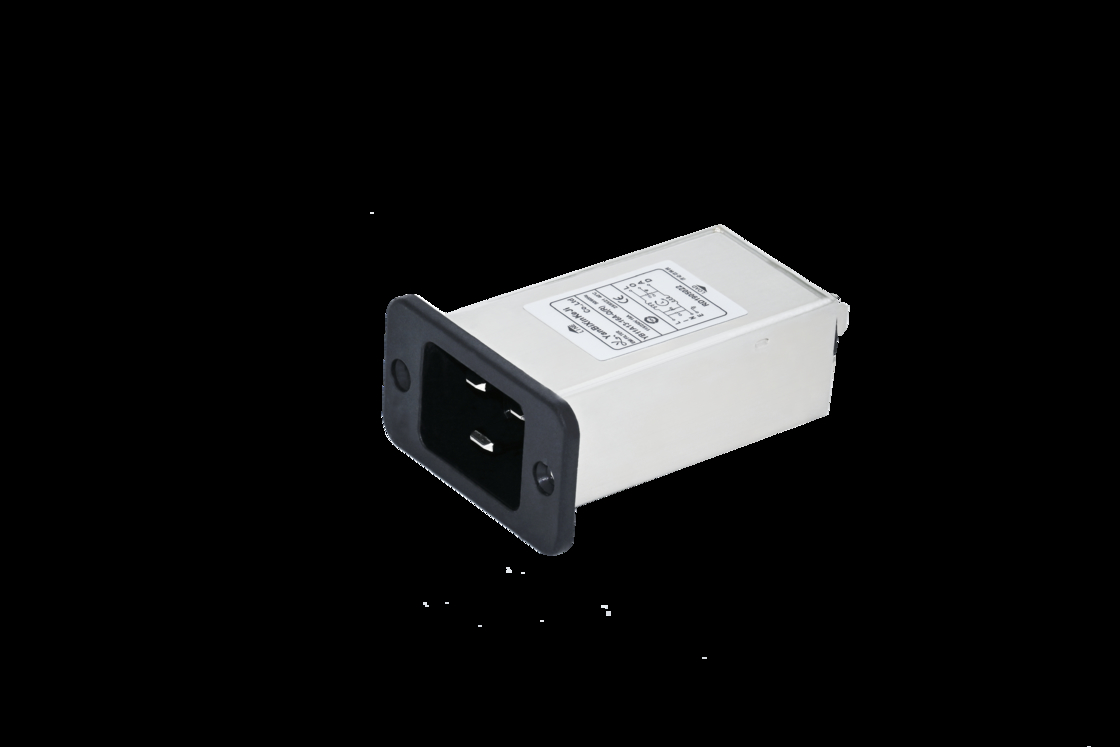

YB11A13-20A-Q صورة مرشح مدخل IEC:
جدول فقدان الإدخال (في نظام 50 أوم وفقًا لـ IEC/CISPR رقم 17)
