مكان المنشأ:
الصين
اسم العلامة التجارية:
YBX
إصدار الشهادات:
cUL,TUV,CQC,CE,ROHS,CB,ENEC,REACH
رقم الموديل:
YB11A2-10A
اتصل بنا
فيديو
فيديو

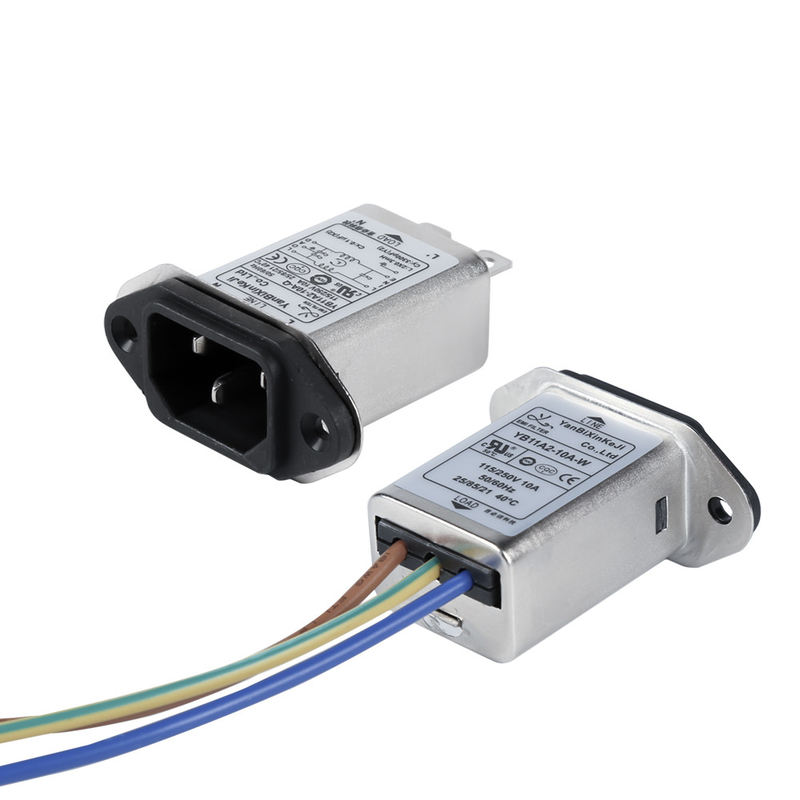

0.4mA تيار منخفض التسرب، مرشح مدخل IEC، مرشح مقبس واحد للمعدات المنزلية
لدينا شهادات المنتج ذي الصلة، وتتوفر عمليات التثبيت المتعددة، ويمكن تخصيص المنتج، والعمل مع أفضل مختبرات الأبحاث لتوفير اختبار تشخيصي مجاني لـ EMC.
المواصفات الفنية لمرشح EMI:
| غرض | مرشح الطاقة المقبس Emi |
| نموذج | مرشح الطاقة المقبس Emi YB-A |
| وظيفة النقل | تمرير منخفض |
| نوع الحزمة | سطح جبل |
| تردد المركز الاسمي | 10 كيلو - 30 ميجا هرتز |
| فقدان الإدراج | 60 ~ 90 ديسيبل |
| مقاومة المدخلات | 50Ω |
| الفولطية | 115 فولت تيار متردد 250 فولت تيار متردد |
| التصنيف الحالي | 1A 3A 6A 10A |
| درجة الحرارة البيئية | 40 درجة مئوية |
| نطاق درجة حرارة | 25 / 085 / 21 |
| تردد التشغيل | 50/60 هرتز |
| خط إلى خط | 1450 فولت تيار مستمر |
| الخط إلى الأرض | 2250 فولت تيار مستمر |
| الحد الأقصى للتسرب الحالي | 115 فولت تيار متردد/50 هرتز، 0.3uA كحد أقصى |
| موك | 500 قطعة |
| سعر | USD1.39 ~ 1.85/متر |
| مهلة | 5 ~ 15 أيام الأسبوع |
وحدة إدخال الطاقة، مدخل مرشح الطاقة Emi، مرشح Emi 1-10A مع النوع الطبي
سماتمن مرشح EMI:
- أداء ممتاز/هيكل مدمج
- نسخة مثبتة ببراغي من الجانب الخلفي الأمامي
- الإصدارات الطبية الاختيارية ((نوع R5))
-- توصيل سريع (6.35*0.8 مم)، لحام أو سلك
- مرشحات طاقة عالية الأداء وعالية التوهين بمقبس IEC 320
- تتوافق أنواع (R5) مع متطلبات IEC/EN60601-1 فيما يتعلق بتخليص السلامة وتيار التسرب واختبار الهيبوت العالي.
- هناك مجموعة متنوعة من الأجزاء والمجموعات لتلبية اختبارات EMC للعملاء المختلفة.
- منتجات مخصصة حسب متطلبات العميل
التطبيقات النموذجيةمن مرشح EMI:
- مصمم خصيصًا لتلفزيون LCD وPDP والتطبيقات الطبية والأجهزة الكهربائية العامة.
-- معدات طبية
- معدات الاختبار والقياس
- الآلات الصغيرة والمتوسطة الحجم والمعدات المنزلية
- إمدادات الطاقة أحادية الطور، وإمدادات الطاقة في وضع التبديل
حكم الترشيحمن مرشح EMI:
يب 11 أ1 - 10 أ - س ( ص 5 ز )
¦ ¦ ¦ ¦ ¦ ¦ ¦
حالة الدائرة الاتصال الحالي اختياري
التخطيطي الكهربائيةمن مرشح EMI:
البعد الميكانيكي (الوحدة: مم)من مرشح EMI:
| قضية | أ | ب | ج | د | ه | F | ز | ح | أنا | ج | ك | ل | م | ن |
| أ1 | 58 | 28.5 | 21 | 50 | 40 | 22.4 | 12.7 | 11.8 | 13.5 | 3.2 | 6.35*0.8 | |||
| أ2 | 58 | 28.5 | 21 | 52 | 40 | 25 | 12.7 | 11.8 | 13.5 | 3.2 | 6.35*0.8 | |||
| التسامح |
±1 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.5 | ±1 | ±0.15 |
يجدولمن مرشح EMI:
| نموذج رقم: | التصنيف الحالي @40 درجة مئوية |
خيارات المحطة* | المقاوم النازف (اختياري) | ز (اختياري) | تسرب الحالي 250 فولت/50 هرتز | التخطيطي الكهربائية | الفولطية | تردد التشغيل (هرتز) | ||
| YB11A1-1A | 1 أ | س | س | دبليو | - | - |
<0.8 مللي أمبير |
رسم بياني 1 |
115/250 فولت |
50/60 هرتز |
| YB11A1-2A | 2 أ | س | س | دبليو | - | - | رسم بياني 1 | |||
| YB11A1-3A | 3 أ | س | س | دبليو | - | - | رسم بياني 1 | |||
| YB11A1-4A | 4 ا | س | س | دبليو | - | - | رسم بياني 1 | |||
| YB11A1-6A | 6 أ | س | س | دبليو | - | - | رسم بياني 1 | |||
| YB11A1-8A | 8 أ | س | س | دبليو | - | - | رسم بياني 1 | |||
| YB11A1-10A | 10 أ | س | س | دبليو | - | - | رسم بياني 1 | |||
| YB11A1-15A | 15 أ | س | س | دبليو | - | - | رسم بياني 1 | |||
| YB11A2-1A | 1 أ | س | س | دبليو | - | - | رسم بياني 1 | |||
| YB11A2-2A | 2 أ | س | س | دبليو | - | - | رسم بياني 1 | |||
| YB11A2-3A | 3 أ | س | س | دبليو | - | - | رسم بياني 1 | |||
| YB11A2-4A | 4 ا | س | س | دبليو | - | - | رسم بياني 1 | |||
| YB11A2-6A | 6 أ | س | س | دبليو | - | - | رسم بياني 1 | |||
| YB11A2-8A | 8 أ | س | س | دبليو | - | - | رسم بياني 1 | |||
| YB11A2-10A | 10 أ | س | س | دبليو | - | - | رسم بياني 1 | |||
| YB11A2-15A | 15 أ | س | س | دبليو | - | - | رسم بياني 1 | |||
جدول خسارة الإدخال (في نظام 50 أوم طبقاً للرقم 17 من IEC/CISPR)من مرشح EMI:
الوضع المشترك -------- الوضع التفاضلي
1أ 3أ
6 أ 8 أ
10 أ 15 أ
