1 ~ 10A YB11C4 Power EMI Filter IEC Inlet Filter with Socket ، Switch andفتيل
مرشح IEC Plug In EMI:
YB11C4-10A-Q هو مرشح وحدة إدخال الطاقة.إنه مرشح مدمج وسهل التركيب يتم توصيله مباشرة بمأخذ طاقة التيار المتردد.تتوافق معايير التصميم الخاصة بنا مع IEC60939 ، وقد اجتازت المرشحات شهادة UL و CQC و TUV.
ميزة مرشح وحدة إدخال الطاقة:
1. المنتجات لديها توهين عالي ، يعتمد على الإختناقات ذات مقاومة التشبع العالية والسلوك الحراري الممتاز
2. أنواع (R5) تتوافق مع متطلبات IEC / EN60601-1 لتخليص السلامة واختبار التسرب الحالي واختبار hipot.
3. الحجم الصغير: تعتبر مرشحات EMI الإضافية من IEC صغيرة ومضغوطة ، مما يجعلها سهلة التركيب والاستخدام في مجموعة متنوعة من التطبيقات.
4. سهولة التركيب: فلاتر EMI الإضافية من IEC سهلة التركيب ولا تتطلب أسلاكًا إضافية أو تعديلات على النظام.يتم توصيلهم ببساطة بمقبس طاقة التيار المتردد ويوفرون إمكانياتدياتيتصفية EMI.
تطبيقات نموذجية:
1. المعدات الكهربائية والإلكترونية المحمولة.
2. المعدات الطبية.
3. معدات الاختبار والقياس.
4. الآلات والمعدات المنزلية الصغيرة والمتوسطة الحجم
5. امدادات الطاقة على مرحلة واحدة ، تبديل وضع امدادات الطاقة
مواصفات YB11C4-10A-Q:
| منتج | مرشح مقبس YB-C IEC | التصنيف الحالي | 1 ~ 10 أ |
| نموذج | YB11C4-10A-Q | درجة الحرارة البيئية | 40 درجة مئوية |
| وظيفة النقل | تمرير منخفض | نطاق درجة حرارة | 25/085/21 |
| نوع الحزمة | سطح جبل | تردد التشغيل | 50/60 هرتز |
| تردد المركز الاسمي | 50 كيلو -30 ميجا هرتز | سطر إلى سطر | 1450 فولت تيار مستمر |
| فقدان الإدراج | 30 ~ 90 ديسيبل | خط على الأرض | 2250 فولت تيار مستمر |
| مقاومة المدخلات | 50Ω | أقصى تسرب الحالي | 115VAC / 50HZ 0.4mA كحد أقصى 250VAC / 60HZ 0.8mA كحد أقصى |
| الفولطية | 115 فولت / 250 فولت | موك | 100 قطعة |
قاعدة التسمية:
| YB | 11 | ج 4 | - | 10 أ | - | س |
| | | | | | | | | | | ||
| على مرحلة واحدة | دائرة كهربائية | البعد | حاضِر | اتصال الإخراج | ||
| 11:11 الدائرة | ج 4 | 6 أ: 6 أمبير | س: علامة التبويب السريعة 250 | |||
| C3: فتيل واحد | 8 أ: 8 أمبير | W: سلك | ||||
| C4: فتيل مزدوج | 10 أ: 10 أمبير | S: محطات عروة اللحام |
* Q: سريع التشغيل 6.35x0.8 مللي مترS: جندى 4.0x0.8 مللي مترW: UL1015 18awg
جدول اختيار المرشح:
| رقم الجزء | قضية | التيارات المقدرة (أ) | اتصالات الإخراج |
| YB11C4 | ج 4 | 1 | سريع التشغيل محطة |
| YB11C4 | ج 4 | 3 | |
| YB11C4 | ج 4 | 6 | الأسلاك |
| YB11C4 | ج 4 | 8 | |
| YB11C4 | ج 4 | 10 |
محطات عروة اللحام |

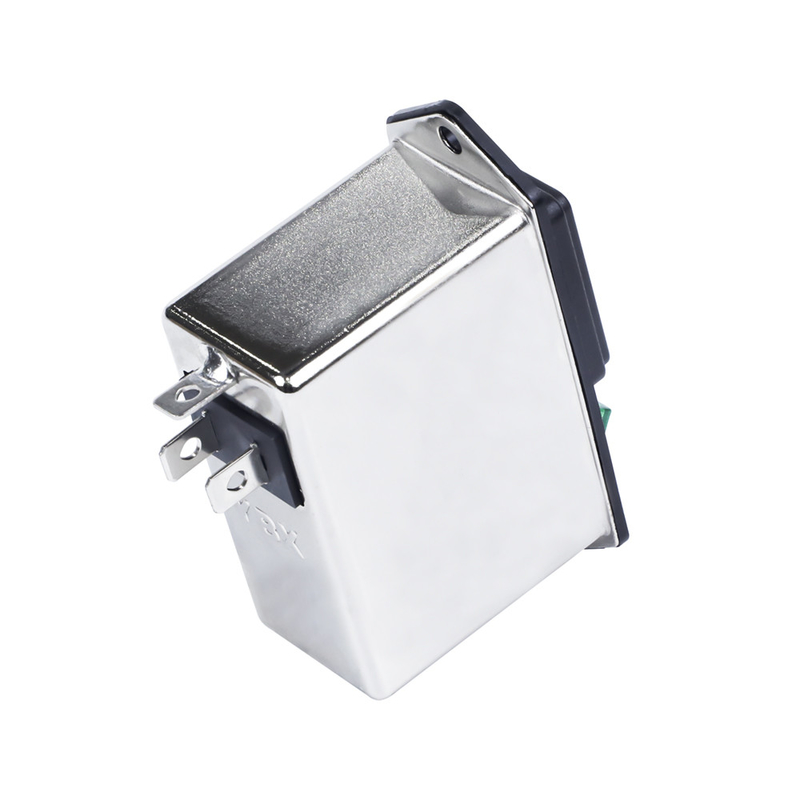

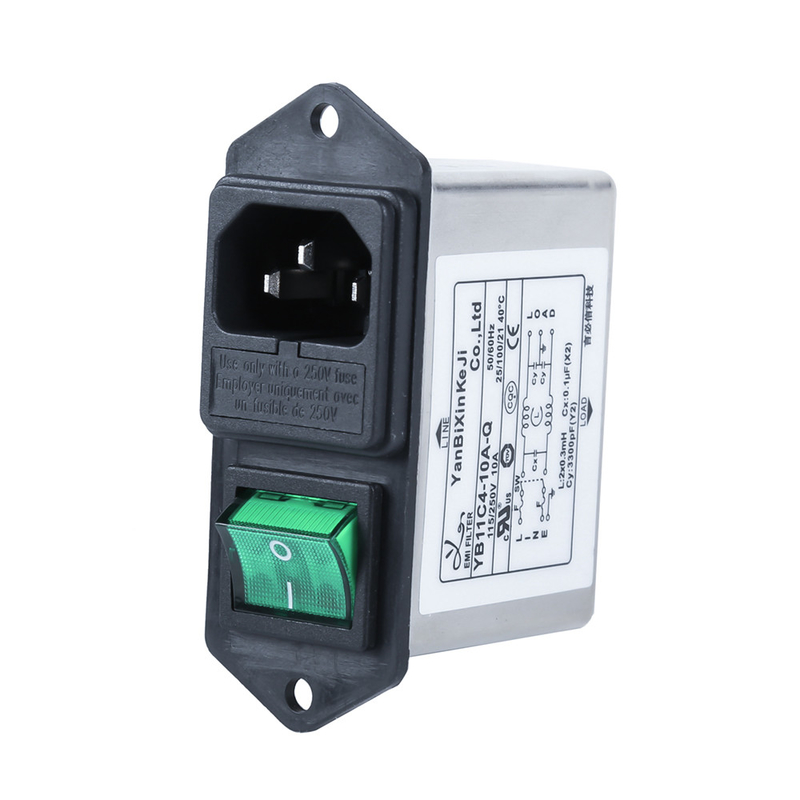

YB11C4-10A-Q صورة المنتج:
| قضية | أ | ب | ج | د | ه | F | جي | ح | أنا | ي | ك | إل | |||||||||||||||||
| C3 / C4 | 62 | 61 | 29.5 | 80 | 72 | 35 | 11 | 11 | 17 | 3.5 | 6.35 * 0.8 | 46 | |||||||||||||||||
| التسامح | ± 1 | ± 1 | ± 1 | ± 1 | ± 0.15 | ± 1 | ± 0.5 | ± 0.5 | ± 0.5 | ± 1 | ± 0.15 | 46 | |||||||||||||||||
التخطيطي الكهربائية:
