3 المرحلة 4 مرشح EMI الأسلاك 380V/520V

فوكس فلتر خط الطاقة ، فلتر الضوضاء ، فلتر الخط ، فلتر EMI ، فلتر EMC

3 مرحلة 4 مرشح EMI سلكي 380V / 520V مرشح RFI ثلاثي المراحل للمعدات الصناعية

YBX التخفيف العالي M4 اتصال المسمار ثلاثة مرحلة ثلاثة سلكي مرشح

مرشح سلكي ثلاثي مرحلة أربعة:

YX93G3-20A-S هو المرشح ذو الأربعة أسلاك ثلاثي المراحل. وضع الاتصال هو المسمار M4 ، ويمكن اختيار كتلة الطرف. الحد الأقصى للتيار الاسمي يصل إلى 100 آمبر.موثوقية عالية مصممة للاستخدام في المعدات الصناعية مع فلتر ثلاثي المرحلة ثلاثي الأسلاك أو ثلاثي المرحلة أربعة الأسلاك.تخفيف ضوضاء جيد في الاتجاهين الأمامية والخلفية للوضع المشترك والوضع العادي.تتوفر إصدارات مخصصة عند الطلب.

خصائص المرشح ثلاثي المراحل:

-- يمكن أن يقدم التيار المسموح به من 1 إلى 200 آمبر.
-- خيارات مختلفة للخروج مثل كتلة المحطة، محطة المسمار M4.
-- تخفيف جيد للضوضاء في الاتجاهين الأمامية والخلفية للوضع العادي والوضع العادي.
- موثوقية عالية مصممة لاستخدام المعدات الصناعية مع 3-المرحلة 3-الأسلاك و 3-المرحلة 4-الأسلاك.

معايير المنتج:

• النموذج: YX93G3-20A-S
• وضع الخروج: المسمار M4
• الجهد القياسي: 380/520 VAC
• التيار المسموح به: يصل إلى 200A
• تردد العمل: 50/60 هرتز
• تقييم الحرارة في الحرارة (خط إلى خط): 1450VDC
• تقييم الحرارة (الخط إلى الأرض): 2250VDC
• درجة حرارة التشغيل: -25 ~ + 85 °C
• امتثال السلامة: CE

التطبيقات النموذجية:

1معدات الاختبار والقياس
2معدات الأتمتة
3محركات الخدمة
4. الإضاءة
5معدات الاتصالات
6محولات التردد
7محركات الدفع

جدول اختيار المرشح:

* س: سريع على 6.35x0.8mmS: عجلة المسمارT: كتلة المحطة

قاعدة تسمية:

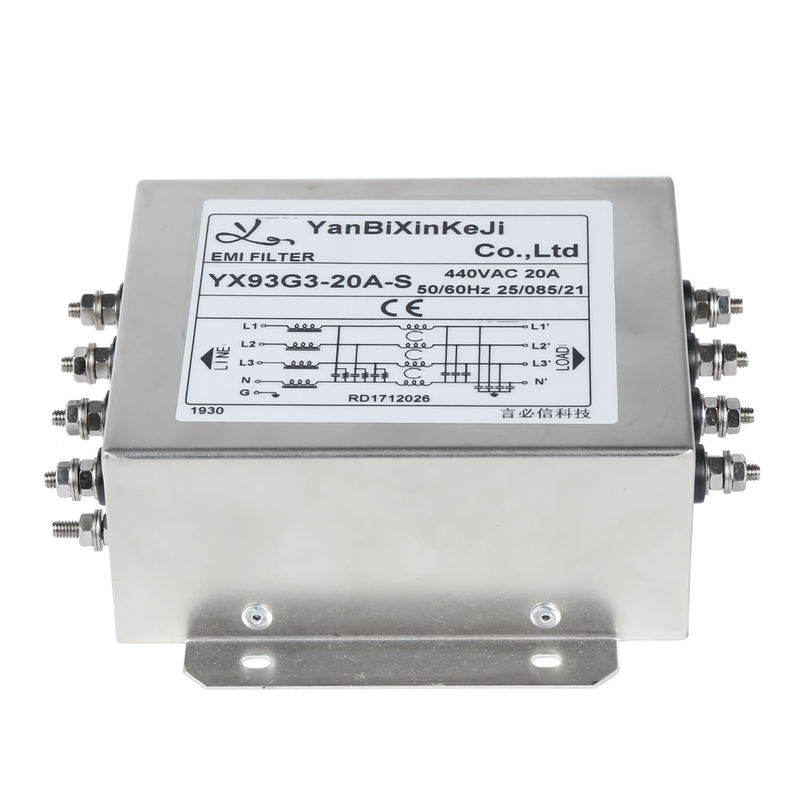

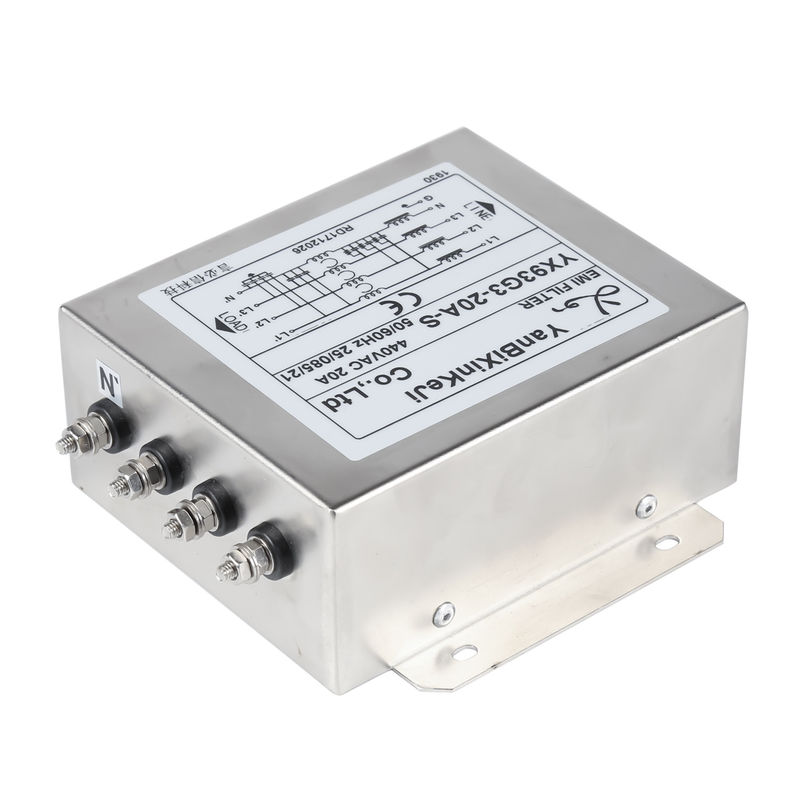

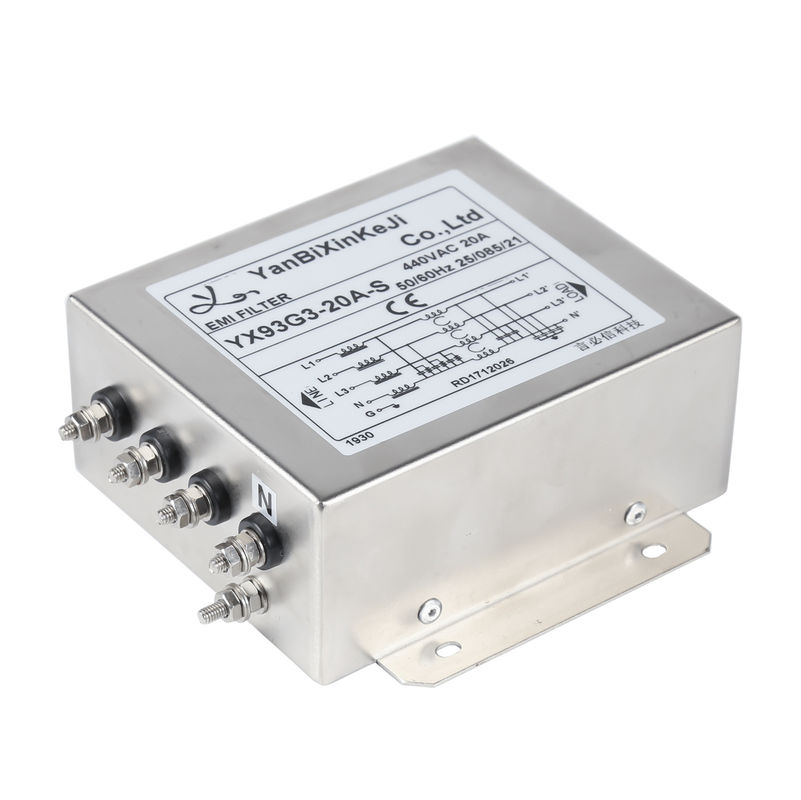

صورة فلتر YX93G3-20A-S:

الأبعاد الفيزيائية:

مخطط كهربائي:

الخصائص:

(1) تشكيل الجهد 250/440VAC

(2) التصنيف الحالي:

A.@115VAC 20A RMS Max.

B.@250VAC 20A RMS Max.

(3) تردد العمل: 50/60 هرتز

(4) تيار التسرب: كل خط إلى الأرض

A. 115VAC/60Hz 7mA ماكس.

B. 250VAC / 50Hz 14mA على الأكثر.

(5) تقييم الرهان (لدقيقة واحدة)

A. الخط إلى الأرض 2250VDC

B. خط إلى خط 1450VDC

(6) IR: 50M ohm A7 500VDC أي مدخل أو مخرج إلى الأرض

شهاداتنا:

مرشح مرحلة واحدة:

cUL:20190321-E471748

TUV:B0899310001Rev.01

CQC:19001226449

CE:SZAIS180620005-01

ROHS:MMCRHRWM60371744

مرشح ثلاثي المراحل:

cUL:20190325-E502442

ENEC:ENEC-02580

CE:SZAIS180620005-01

ROHS:MMCRHRWM60371744



العبوة:

مرشح خط الطاقة:CTN/300 قطعة

ن / غ W: 13.5/14.3KG

التدابير:0.565 * 0.285 * 0.225m



الشحن

--- شروط الشحن: DHL، UPS، FEDEX، TNT، EMS

---الميناء هوشنتشنأو كطلبات.
