مكان المنشأ:
الصين
اسم العلامة التجارية:
YBX
إصدار الشهادات:
cUL, TUV, CQC, CE, ROHS
رقم الموديل:
YB11B2-10A-Q
اتصل بنا
فيديو

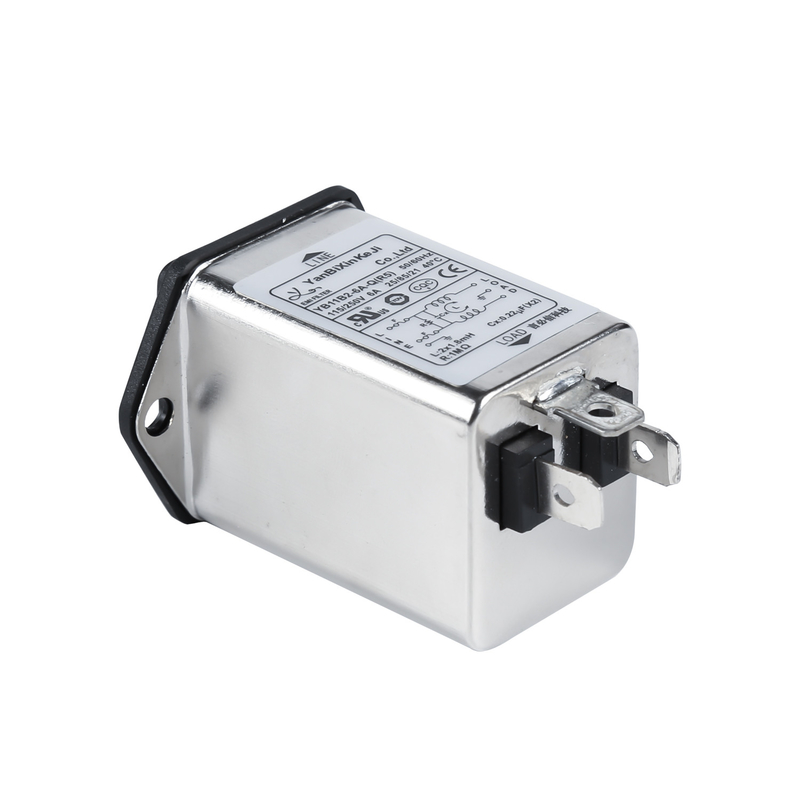

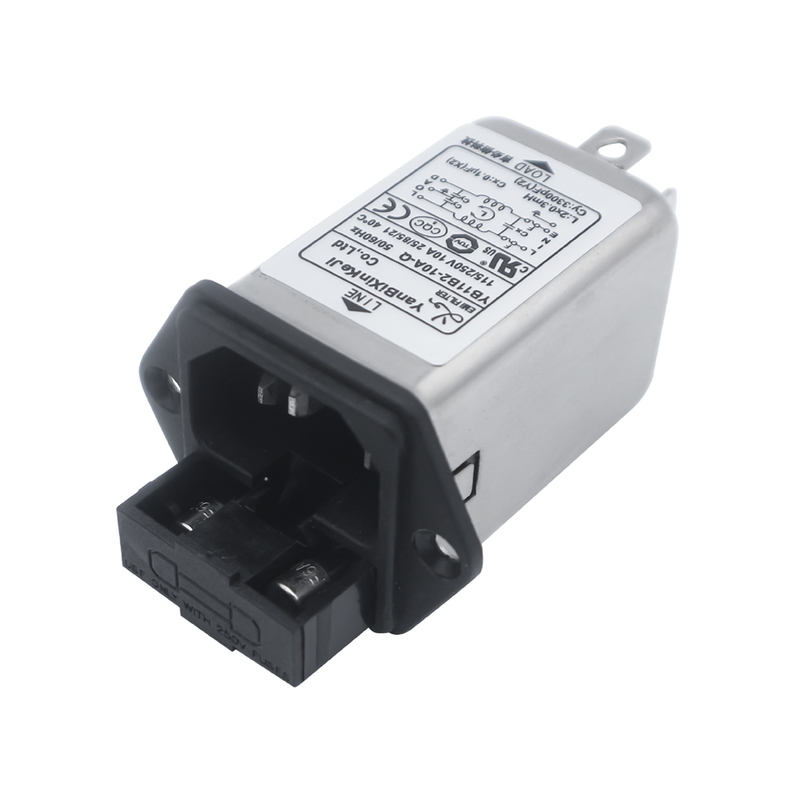

مرشح المدخل OEM IEC مع فيوز 10A 115VAC / 250VAC مرشح الضوضاء الكهربائية
YB11B3-10A مرشح طاقة إيمي سريع التشغيل مع مفتاح لمعدات القهوة
المواصفات التقنية:
| البند | فلتر طاقة إيمي |
| النموذج | فلتر طاقة إيمي YB-B3 |
| وظيفة النقل | ممر منخفض |
| نوع الحزمة | جبل السطح |
| تردد المركز الاسمي | 10K-30MHZ |
| خسارة الإدراج | 60 إلى 90 ديسيبل |
| عائق المدخل | 50Ω |
| الجهد القياسي | 125VAC 250VAC |
| التيار المسموح به | 1A 3A 6A 10A |
| درجة حرارة البيئة | 40 درجة مئوية |
| نطاق الحرارة | 25 / 085 / 21 |
| تردد العمل | 50/60 هرتز |
| خط إلى خط | 1450VDC |
| الخط إلى الأرض | 2250VDC |
| الحد الأقصى لتيار التسرب | 115VAC / 50HZ 0.3uA ماكس |
| الـ MOQ | 500 قطعة |
| وقت التنفيذ | 5 ~ 15 يوم عمل |
الخصائص:
(1) تتوفر الإصدارات إلى 10A مع حامل فيوز لواحد أو اثنين (5 * 20mm) من الفيوز
(2) (R5) أنواع تتوافق مع متطلبات IEC/EN60601-1 لامتحانات الأمان والتيار التسرب وتجربة هيبوت
(3) هناك مجموعة متنوعة من الأجزاء والتركيبات لتلبية اختبارات EMC العميل المختلف
(4) منتجات مخصصة وفقا لمتطلبات العميل
التطبيقات النموذجية:
1معدات كهربائية وإلكترونية محمولة
2المعدات الطبية
3معدات الاختبار والقياس
4آلات صغيرة ومتوسطة الحجم ومعدات منزلية
5إمدادات الطاقة ذات المرحلة الواحدة، إمدادات الطاقة ذات وضع التبديل
قاعدة الترشيح:
YB-----11---------B2-------10A---------Q------------(R 5G)
حالة الدوائر التيار الاتصال الاختياري
الأقراص:
| رقم الطراز | التيار المسموح به @40°C |
خيارات المحطة* |
المقاومة النزيف (اختياري) | G |
تيار تسرب 250V/50Hz | مخطط كهربائي |
الجهد القياسي ((V) | تردد التشغيل ((Hz) | |||||||||||||||||||||||||||||||||||||
| YB11B1-1A | 1A | ق | S | - | - | - |
< 0.8mA |
إصبع1 |
115/250 فولت |
50/60 هرتز |
|||||||||||||||||||||||||||||||||||
| YB11B1-2A | 2A | ق | S | - | - | - | إصبع1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-3A | 3A | ق | S | - | - | - | إصبع1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-4A | 4A | ق | S | - | - | - | إصبع1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-6A | 6A | ق | S | - | - | - | إصبع1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-8A | 8A | ق | S | - | - | - | إصبع1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-10A | 10A | ق | S | - | - | - | إصبع1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-1A | 1A | ق | S | - | - | - | إصبع1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-2A | 2A | ق | S | - | - | - | إصبع1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-3A | 3A | ق | S | - | - | - | إصبع1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-4A | 4A | ق | S | - | - | - | إصبع1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-6A | 6A | ق | S | - | - | - | إصبع1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-8A | 8A | ق | S | - | - | - | إصبع1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-10A | 10A | ق | S | - | - | - | إصبع1 | ||||||||||||||||||||||||||||||||||||||
طبية نوع لوحات:
| رقم الطراز | التيار المسموح به @40°C |
خيارات المحطة |
المقاومة للنزيف ((اختياري) | المعدات الطبية |
G |
تيار تسرب 250V/50Hz | مخطط كهربائي |
الجهد القياسي ((V) | تردد التشغيل ((Hz) | |||||||||||||||||||||||||||||||||||||||
| YB11B1-1A-x ((R5) | 1A | ق | S | - | 1 | 5 | - |
<5μA |
إصبع3 |
115/250 فولت |
50/60 هرتز |
|||||||||||||||||||||||||||||||||||||
| YB11B1-2A-x ((R5) | 2A | ق | S | - | 1 | 5 | - | إصبع3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-3A-x ((R5) | 3A | ق | S | - | 1 | 5 | - | إصبع3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-4A-x ((R5) | 4A | ق | S | - | 1 | 5 | - | إصبع3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-6A-x ((R5) | 6A | ق | S | - | 1 | 5 | - | إصبع3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-8A-x ((R5) | 8A | ق | S | - | 1 | 5 | - | إصبع3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-10A-x ((R5) | 10A | ق | S | - | 1 | 5 | - | إصبع3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-1A-x ((R5) | 1A | ق | S | - | 1 | 5 | - | إصبع3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-2A-x ((R5) | 2A | ق | S | - | 1 | 5 | - | إصبع3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-3A-x ((R5) | 3A | ق | S | - | 1 | 5 | - | إصبع3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-4A-x ((R5) | 4A | ق | S | - | 1 | 5 | - | إصبع3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-6A-x ((R5) | 6A | ق | S | - | 1 | 5 | - | إصبع3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-8A-x ((R5) | 8A | ق | S | - | 1 | 5 | - | إصبع3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-10A-x ((R5) | 10A | ق | S | - | 1 | 5 | - | إصبع3 | ||||||||||||||||||||||||||||||||||||||||
* س: سريع على 6.35x0.8mmS: لحام 4.0x0.8mmW: UL1015 18awg
مخطط كهربائي:
إصبع1
إصبع3
البعد الميكانيكي ((وحدة: مليمتر)
| القضية | أ | ب | ج | د | E | F | G | هـ | أنا | ج | ك | |||||||||||||||
| B3/B4 | 52 | 28 | 39.5 | 30 | 39 | 13 | 11 | 12.5 | 6.35*08 | |||||||||||||||||
| التسامح | ± 1 | ± 1 | ± 1 | ± 1 | ± 0.15 | ± 1 | ± 0.5 | ± 0.5 | ± 0.5 | ± 1 | ± 0.15 | |||||||||||||||
