مكان المنشأ:
الصين
اسم العلامة التجارية:
YBX
إصدار الشهادات:
cUL, TUV, CQC, CE, ROHS
رقم الموديل:
YB11C4-10A-Q
اتصل بنا
فيديو
فيديو

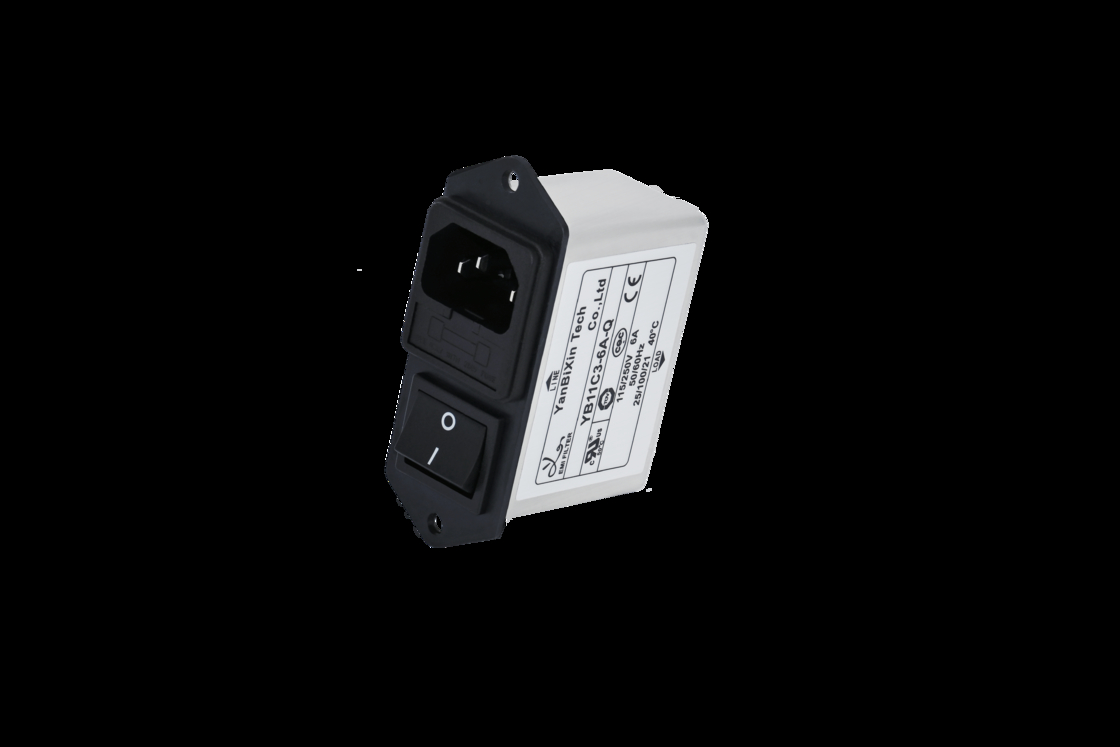

مرشحات EMI AC 110 فولت / 250 فولت، مرشحات وحدة إدخال الطاقة 10 أمبير مع مفاتيح خضراء
المواصفات الفنية:
| العنصر | مرشح طاقة EMI |
| الموديل | مرشح طاقة EMI YB-C3 |
| دالة التحويل | تمرير منخفض |
| نوع الحزمة | تثبيت سطحي |
| تردد المركز الاسمي | 10K-30MHZ |
| فقدان الإدخال | 60~90dB |
| ممانعة الإدخال | 50Ω |
| الجهد المقنن | 125VAC 250VAC |
| التيار المقنن | 1A 3A 6A 8A 10A |
| درجة الحرارة البيئية | 40°C |
| نطاق درجة الحرارة | 25 / 085 / 21 |
| تردد التشغيل | 50/60HZ |
| من الخط إلى الخط | 1450VDC |
| من الخط إلى الأرض | 2250VDC |
| الحد الأقصى لتيار التسرب | 115VAC/50HZ 0.3uA كحد أقصى |
| الحد الأدنى لكمية الطلب | 100 قطعة |
| السعر | 2~7 دولار أمريكي/متر |
| المهلة الزمنية | 5~15 يوم عمل |
الميزات:
-- المنتجات لديها تضعيف عالي، بناءً على الخناقات ذات مقاومة التشبع العالية والسلوك الحراري الممتاز
-- تتوافق أنواع (R5) مع متطلبات IEC/EN60601-1 للتخليص الأمني وتيار التسرب واختبار الجهد العالي
-- هناك مجموعة متنوعة من الأجزاء والتركيبات لتلبية اختبارات EMC المختلفة للعملاء
-- منتجات مخصصة وفقًا لمتطلبات العميل
التطبيقات النموذجية:
1. المعدات الكهربائية والإلكترونية المحمولة;
2. المعدات الطبية;
3. معدات الاختبار والقياس;
4. الآلات الصغيرة والمتوسطة الحجم والمعدات المنزلية
5. إمدادات الطاقة أحادية الطور، وإمدادات الطاقة ذات الوضع التبديل
قاعدة التسميةلمرشح مدخل IEC
| YB | 11 | C4 | - | 10A | - | Q |
| | | | | | | | | | | ||
| مرحلة واحدة | الدائرة | الأبعاد | التيار | وصلة الإخراج | ||
| دائرة 11:11 | C4 | 6A : 6 أمبير | Q: علامة تبويب سريعة 250 | |||
| 8A : 8 أمبير | W: سلك | |||||
| 10A : 10 أمبير | S: أطراف لحام |
*Q: Fast-on 6.35x0.8mm S: لحام 4.0x0.8mm W: UL1015 18awg
جدول اختيار المرشح:
| رقم الجزء | الحالة | التيارات المقننة (أمبير) | وصلات الإخراج |
| YB11C4 | C4 | 1 | طرف سريع |
| YB11C4 | C4 | 3 | |
| YB11C4 | C4 | 6 | سلك |
| YB11C4 | C4 | 8 | |
| YB11C4 | C4 | 10 |
أطراف لحام |
الرسم التخطيطي الكهربائي:
الأبعاد الميكانيكية (الوحدة: مم)
| الحالة | أ | ب | ج | د | هـ | و | ز | ح | ط | ي | ك | ل | |||||||||||||||||
| C3/C4 | 62 | 61 | 29.5 | 80 | 72 | 35 | 11 | 11 | 17 | 3.5 | 6.35*0.8 | 46 | |||||||||||||||||
| التفاوتات | ±1 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.5 | ±1 | ±0.15 | 46 | |||||||||||||||||
مرشح EMI YB11C4-10A-Q:
جدول فقدان الإدخال (في نظام 50 أوم وفقًا لـ IEC/CISPR رقم 17)
